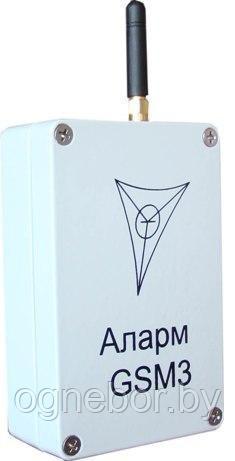

Модуль является многофункциональным техническим устройством, предназначенным для построения систем охранной сигнализации объектов.
Область применения модуля – централизованные системы охранной сигнализации объектов (квартир, офисов, складов, школ, отделений банков, торговых, административных и производственных помещений и т.п.).
Модуль обеспечивает:
— опрос состояния ППК;
— постановку (снятие) на охрану (с охраны) и контроль состояния 2-х собственных ШС;
— передачу информации по 1-му или 2-м каналам об изменении состояния ППК и собственных ШС на ПЦН СПИ посредством технологии GPRS (три режима работы на ПЦН СПИ);
— передачу информации об изменении состояния ППК и собственных ШС на телефон хозяина в текстовом виде посредством SMS (три автономных режима работы);
— выдачу сигнала для управления исполнительными устройствами.
Модуль выпускается в следующих базовых исполнениях:
— исполнение «А» – предназначено для работы с ППК, поддерживающими «Протокол информационно-логического обмена между МС и ППК»;
К таким ППК относятся ППК серии «Аларм», начиная с 2003 г. выпуска.
— исполнение «Б» – предназначено для работы с ППК, поддерживающими «Протокол физического обмена информацией между УТОИ и ППКОП» и «Протокол информационно-логического обмена информацией между ППКОП и УТОИ в СПИ «АСОС Алеся» (редакция от 07.05.2003 г.).
К таким ППК относятся ППК серии «Аларм», независимо от года выпуска, и ППК других производителей Республики Беларусь, прошедшие проверку на комплексном моделирующем стенде СПИ «АСОС Алеся» в НТ ЗАО «Аларм» (КМС) с выдачей протокола испытаний на конкретный тип прибора с указанием месяца и года выпуска и (или) версии ПО.
Испытания по специально разработанным программам и методикам на КМС прошли приборы
приемно-контрольные охранно-пожарные:
ППКОП ПКП-4М производства ЗАО «Новатех Системы Безопасности» с ПО версии V10.10 (протокол от 16.02.2010 г.)
ППКОП «А16-512» производства ООО «РовалентСпецСервис», изготовленные в июне 2010 г. (протокол от 12.07.2010 г.)
и приемно-контрольные охранные производства ОАО «АГАТ-СИСТЕМ» (протокол от 25.09.2015 г.):
ППКО «АГАТ 82» исп.Б, изготовленные в июне 2011 г.
ППКО «АГАТ 82» исп.А, изготовленные в декабре 2014 г.
ППКО «АГАТ 42» исп.А, изготовленные в декабре 2014 г.
ППКО «АГАТ 21» исп.Б, изготовленные в ноябре 2013 г.
К модулям исполнения «Б» не могут одновременно подключаться приборы серии «Аларм» и приборы других производителей Республики Беларусь.
Технические характеристики
Напряжение питания от источника питания постоянного тока номинальным напряжением 12 В – (9-14) В.
Потребляемый ток – не более 120 мА. Кратковременно (в режиме передачи данных) потребление тока может увеличиваться до 1 А.
Чувствительность приемной части со стороны линии связи – не менее 300 мВ.
Уровень выходного сигнала на линии связи – не менее 300 мВ.
Время готовности к работе – не более 2 мин.
Наработка на отказ – не менее 20 000 ч.
Срок службы – 10 лет.
Класс степени защиты человека от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 – III.
Габаритные размеры – 140х80х40 мм.
Масса – не более 0,7 кг.
Функциональные возможности
Суммарное количество подключаемых к модулю ППК информационной емкостью до 8-ми ШС каждый не должно превышать 8-ми (7-ми в случае, если сам модуль используется в качестве ППК). При этом ППК с количеством ШС менее 8-ми (в том числе и сам модуль) учитываются как ППК, имеющие 8 ШС.
Допустимо использование ППК информационной емкостью более 8-ми ШС. При этом суммарное количество ШС всех ППК, подключенных к модулю, не должно превышать 64-х.
Модуль, в зависимости от программирования SIM-карт, может использоваться в следующих режимах:
а) режимы работы на ПЦН СПИ:
— 3 – модуль осуществляет контроль состояния подключенных к нему ППК и передачу информации об изменении их состояния на ПЦН СПИ;
— 5 – модуль осуществляет контроль состояния подключенных к нему ППК и 2-х собственных ШС, обеспечивая их постановку (снятие) на охрану (с охраны), и передачу информации об изменении состояния ППК и собственных ШС на ПЦН СПИ;
— 6 – модуль осуществляет контроль состояния подключенных к нему ППК и передачу информации об изменении их состояния на ПЦН СПИ, при этом в модуле устанавливаются две SIM-карты для организации двух каналов связи;
б) автономные режимы работы:
— 1 – модуль осуществляет контроль состояния подключенных к нему ППК, передачу информации об изменении их состояния на телефон хозяина и выдачу сигнала для управления исполнительными устройствами;
— 2 – модуль осуществляет контроль состояния 2-х собственных ШС, обеспечивая их постановку (снятие) на охрану (с охраны), передачу информации об изменении состояния собственных ШС на телефон хозяина и выдачу сигнала для управления исполнительными устройствами;
— 4 – модуль осуществляет контроль состояния 2-х собственных ШС, обеспечивая их постановку (снятие) на охрану (с охраны), передачу информации об изменении состояния собственных ШС на телефон хозяина, выдачу сигнала для управления исполнительными устройствами и автоматическое включение СЗО при нарушении любого из собственных ШС.
По желанию заказчика дополнительно в модуле исполнения «А» могут быть установлены следующие версии ПО, функционально отличающиеся от базовых:
— «С» – для использования модуля в режиме работы на ПЦН 3 с дополнительной передачей показаний счетчиков электроэнергии на АСКУЭ «Конус-Е»;
Модули исполнения «А» с дополнительно установленным ПО версии «С» работают со следующими типами счетчиков электроэнергии:
ЦЭ 6822Б, ЭЭ8005/2, СЕ301 148, СЭ06005, СЕ102 BY S6.
— «Т» – для использования модуля в составе системы мобильной тревожной сигнализации в качестве устройства контроля кнопки тревожной сигнализации, установленной в автомобиле (режим работы на ПЦН 5 без подключения ППК).
В качестве источника для электропитания модуля могут использоваться:
— источник питания ППК (обязательно наличие в ППК АКБ емкостью не менее 7 А∙ч) – применяется в любом из режимов работы на ПЦН СПИ и автономном режиме 1;
— РИП – применяется в качестве дополнительного источника питания в любом из режимов работы на ПЦН СПИ и автономном режиме 1, либо, если модуль используется только для управления исполнительными устройствами, – в любом из автономных режимов работы.
Для использования модуля в режимах работы на ПЦН СПИ SIM-карты, предназначенные для установки в модуле, приобретаются в подразделении Департамента охраны МВД Республики Беларусь (при организации режима работы модуля на ПЦН СПИ соответствующего подразделения Департамента охраны), либо у сотового оператора (при организации владельцем модуля собственного ПЦН СПИ).
SIM-карты программируются собственником ПЦН СПИ или изготовителем модуля с помощью УС-GSM и специализированного ПО (SIM_Prog.ехе), поставляемого с УС-GSM, либо через сотовый модем в терминальном режиме (программа Hyper-Terminal либо аналогичная).
Для использования модуля в автономных режимах SIM-карта, предназначенная для установки в модуле, приобретается у сотового оператора и программируется пользователем либо изготовителем модуля.
