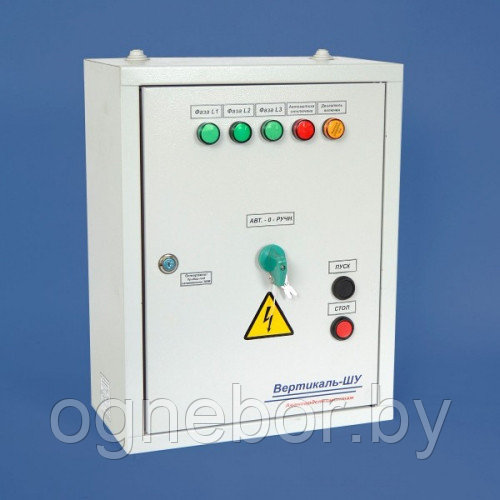

Шкаф управления ШУ-380-1-54

Шкаф управления ШУ-380-1-54

  • В наличии

Цену уточняйте

+375 (44) 750-19-04
Отдел продаж
  • +375 (33) 344-32-73
    Отдел продаж
  • +375 (17) 276-52-10
    Факс

Заказ только по телефону

Описание
Характеристики

ШУ предназначен для автономной работы и работы в составе ППКПУ «Вертикаль» для управления приводами вентиляторов, насосов, электрозадвижек и т.п. ШУ обеспечивает:

  • контроль состояния шкафа управления («отсутствие фазы», «ручной режим», «шкаф отключен», «пускатель включен»);
  • включение шкафа по командам ППКПУ или по кнопке ручного пуска;
  • тепловую защиту исполнительных устройств от перегрузок по току.
  • степень защиты, обеспечиваемая оболочкой (IP) из ряда: 41, 54;

Условное обозначение ШУ при заказе:

Вертикаль-ШУ-220(380)-А-IPXX, где

220 - напряжение управление приводом – однофазная сеть 220В, 50Гц;

380 - напряжение управления приводом – трехфазная сеть 380В, 50Гц;

А - исполнение ШУ по максимальной мощности коммутируемой нагрузки.

IPXX – степень защиты, обеспечиваемая оболочкой (IP41, IP54).

Значение номера исполнения и мощности показано в таблице.

 Параметр

Исполнение ШУ

А

1

2

3

4

5

Мощность, кВт

7,5

15

30

55

75

Габаритные размеры, мм

460×600×250

550×750×300

700×900×350

Масса, кг

10

14

25



 Например: Вертикаль ШУ-380-3-54. Шкаф управления с напряжением питания привода 380 В, максимальная коммутируемая мощность 30 кВт, степень защиты, обеспечиваемая оболочкой IP54.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Коммутируемое напряжение: однофазная сеть 220 В, 50 Гц, трехфазная сеть 380 В, 50 Гц;
  • максимальная коммутируемая мощность – таблица 1;
  • контроль напряжения по каждой из фаз;
  • режимы работы: ручной, автоматический;
  • вид связи с МЭУ (ШУ с БКК) – однопроводная линия, интерфейс - CAN;
  • вид связи с ППКПУ (ШУ с АРМ) – двухпроводная линия, интерфейс - RS485;
  • габаритные размеры, масса -  таблица 1;
  • степень защиты, обеспечиваемая оболочкой: IP41, IP54;
  • напряжение питания (ШУ с БКК или АРМ): (9,9 – 29,0) В;
  • потребляемый ток в дежурном режиме, не более  – 80 мА;
  • потребляемый ток, при включении нагрузки, не более 180 мА (без учета тока потребления нагрузки);
  • средняя наработка  на отказ не менее 20000 ч;
  • срок службы прибора не менее 10 лет;
  • диапазон рабочих температур: от - 30º до + 50º С при влажности 95 ± 3% без конденсации влаги;
  • степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
  • электрическое сопротивление изоляции между электрическими цепями прибора и корпусом не менее 20 МОм в нормальных условиях и не менее 1 МОм в условиях повышенной влажности.
  • Электрическая прочность изоляции 500 Вольт при воздействии в течение одной минуты.
  • Вероятность возникновения пожара - 10-6 в год.
  • приборы не предназначены для использования в помещениях, имеющих повышенное содержание пыли и химических веществ, приводящих к коррозии, а также в условиях, склонных к возникновению конденсата влаги.
  • Содержание драгоценных металлов: золото – 0.006г, серебро – 0.012г

За более подробной информацией и консультацией вы можете обратиться к нашим специалистам ООО "ОгнеборСервис".

Основные
Страна производительБеларусь
Тип оборудования Шкаф
Пользовательские характеристики
ПроизводительРБ
