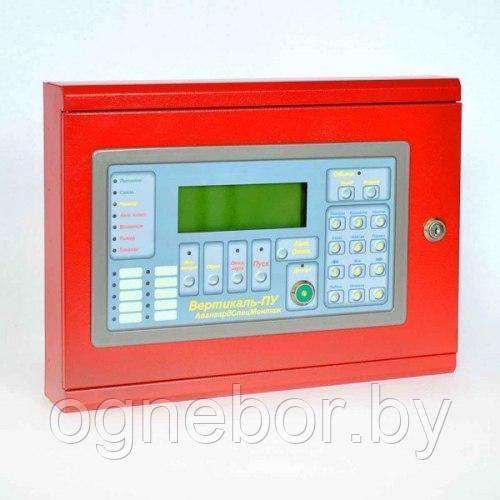

Центральный пульт «Вертикаль-ПУ» (в дальнейшем – ПУ) используется в составе комплекта оборудования «ВЕРТИКАЛЬ», предназначенного для организации систем адресной пожарной сигнализации, противодымной защиты, пожарной сигнализации, пожаротушения. «Вертикаль-ПУ» обеспечивает прием и отображение извещений о пожаре, состоянии и режимах работы приборов систем, таких как:
- модуль индикации «Вертикаль-МИ» (МИ);
- модуль контроля адресных извещателей «Вертикаль-МКАИ» (МКАИ);
- модуль контроля технологических шлейфов «Вертикаль-МКТШ» (МКТШ);
- приборы приемно-контрольные пожарные ПС4, ПС4-2.
- модуль этажный управления «Вертикаль-МЭУ» (МЭУ);
- адресуемый релейный модуль «Вертикаль-АРМ» (АРМ);
- модуль индикации подъездный «Вертикаль-МИП» (МИП);
- шкаф управления «Вертикаль-ШУ» (ШУ);
- блок контроля клапана «Вертикаль-БКК» (БКК);
- ППКПУ «Березина» УКА 12.5/1 исп. – АТ, НАТ, ГТ, НГТ;
- ППКПУ «Березина» УКП 10/1-8, УКП 10/1-16.
ПУ обеспечивает вывод на единичные светоизлучающие индикаторы и жидкокристаллический дисплей информации о состоянии подключенного оборудования, режимах его работы, наличии сигналов «внимание», «пожар», «неисправность», пуска установок противодымной защиты с расшифровкой по направлениям. Для выполнения необходимых функций ПУ должен быть сконфигурирован на стадии пусконаладочных работ с помощью персонального компьютера и программного обеспечения из комплекта поставки. Подробно процедура конфигурирования описана в «ППКПУ «Вертикаль». Руководство по эксплуатации»
ПУ формирует и хранит в энергонезависимой памяти информацию о произошедших событиях.
Воздействие на органы управления ПУ осуществляется с предварительным вводом пароля или предъявлением электронного ключа.
ПУ обеспечивает прием от ППКП необходимой информации по цифровой линии передачи данных и передачу на ППКП управляющих команд.
ПУ выполняет следующие основные функции:
- прием сигналов «Внимание», «Пожар», «Тревога» от приборов комплекта;
- прием сигналов об исправности (неисправности) ППКП и внешних цепей (шлейфов сигнализации, линий оповещения);
- отображение на светодиодных и ЖК индикаторе информации о состоянии системы;
- звуковую индикацию состояния системы (сигналы «Внимание», «Пожар», «Неисправность», «Тревога»);
- формирование и передачу на приборы автоматики управляющих команд в соответствии с конкретной конфигурацией системы и программой ее работы;
- управление системами оповещения и технологическим оборудованием;
- контроль удаленных источников питания;
- формирование сигналов «Пожар», «Неисправность» на аппаратуру диспетчеризации и мониторинга МЧС.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- напряжение питания – (24 ± 4)В
- количество подключаемых и контролируемых устройств – 254;
- связь с элементами системы – цифровая линия, интерфейс RS 485 (максимальная длина 4000 м);
- связь с элементами других систем, а так же с системами более высокого уровня – цифровая линия, интерфейс RS 485;
- интерфейс связи с ПК – USB;
- общее количество контролируемых АПИ, которые могут быть объединены в зоны – 10000;
- количество управляемых выходов – 512;
- индикация – 4-х строчный ЖК-индикатор, единичные светодиодные индикаторы;
- емкость буфера памяти событий – 100000;
- релейных выходов «Неисправность», «Пожар» – 2 (максимальный коммутируемый ток 0, 5А);
- вход основного и резервного питания;
- встроенный звуковой сигнализатор;
- управление – 18 кнопок;
- антисабботажный контакт крышки корпуса;
- потребляемый ток, не более – в дежурном режиме – 280 мА, в режиме пожар – 300 мА;
- габариты, мм – не более 390*290*70;
- масса, кг– не более 2,4.
- диапазон рабочих температур: от плюс 5º до плюс 40º С;
- степени защиты, обеспечиваемые оболочками приборов IP41 по ГОСТ 14254.
- приборы сохраняют работоспособность при воздействии внешних электромагнитных помех, установленных в ГОСТ 30379 для степени жесткости испытаний 2 норм УК1, УК2, УП1, УП2. Допускаемые величины индустриальных радиопомех не превышают значений, установленных в ГОСТ 30379 для класса технических средств, эксплуатируемых в жилых зданиях.
- Содержание драгоценных металлов: золото – 0.008793г, серебро – 0.000257г.
