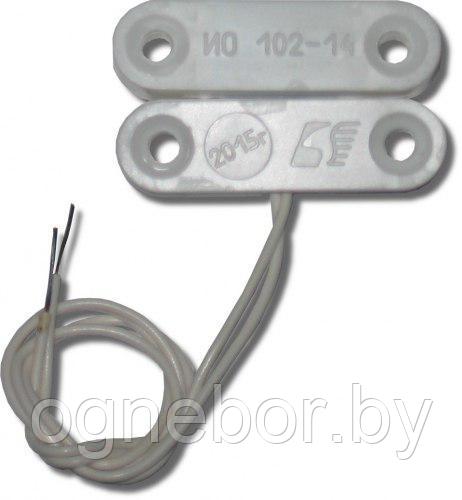

ИО-102-14 (СМК-1) Магнитоконтактный извещатель

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Извещатель охранный точечный магнитоконтактный ИО 102-14 (далее извещатель) предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, прибор приемно-контрольный или концентратор размыканием шлейфа сигнализации контактами встроенного геркона.
• Извещатель предназначен для открытой установки на поверхности охраняемой конструкции.
• Извещатель конструктивно состоит из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластмассовые корпуса по форме близкой к прямоугольной.
• С магнитоуправляемого датчика выведены два многожильных провода для подключения извещателя к ШС. Полярность подключения извещателей к ШС значения не имеет.
• Вид климатического исполнения извещателя О2 по ГОСТ 15150-69, но в диапазоне рабочих температур от минус 50 до + 50 С.
• Число срабатываний извещателя в режиме коммутации постоянного и переменного тока в диапазоне от 0,01 А до 0,05 А и напряжений от 10 В до 50 В должно быть не менее 106 при максимальной мощности 10 Вт.
• Выходное электрическое сопротивление извещателя не более 0,5 Ом при замкнутых контактах, не менее 200 кОм при разомкнутых контактах.
• Минимальное значение силы постоянного или переменного тока 0,001 А.
• Максимальное значение силы постоянного или переменного тока 0,5 А.
• Минимальное значение коммутируемого напряжения 0,02 В.
• Максимальное значение коммутируемого напряжения 72 В.
• Максимальное значение коммутируемой мощности – 10 Вт.
• При расположении исполнительного и задающего блоков извещателя на расстоянии между ними 12 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. Данное расстояние определяет границу диапазона значений рабочего зазора между указанными блоками, в соответствии с которым осуществляется их установка на охраняемой конструкции. При расположении блоков извещателя на расстоянии между ними 45 мм и более контакты исполнительного блока находятся в разомкнутом состоянии. Данное расстояние определяет расстояние срабатывания извещателя – минимальное расстояние между блоками извещателя, при котором гарантируется формирование извещения о тревоге. Указанные расстояния измеряются между наибольшими боковыми сторонами блоков извещателя при максимальном допуске смещения блоков извещателя друг относительно друга вдоль наибольшей стороны – 3 мм.
• Извещатель сохраняет работоспособность при повышенной до + 50°С и пониженной до минус 50°С температуре окружающего воздуха, а также его относительной влажности до 98 % при температуре + 35°С без конденсации влаги.
• Извещатель рассчитан на непрерывную круглосуточную работу.
• Срок службы извещателя не менее 8 лет.
• Конструкция извещателя обеспечивает степень защиты оболочки IP30 по ГОСТ 14254-96.
• Масса извещателя:
  - датчика – не более 3,5 г;

  - управляющего магнита – не более 6,5 г.

• Габаритные, установочные и присоединительные размеры приведены на рис. 1.
