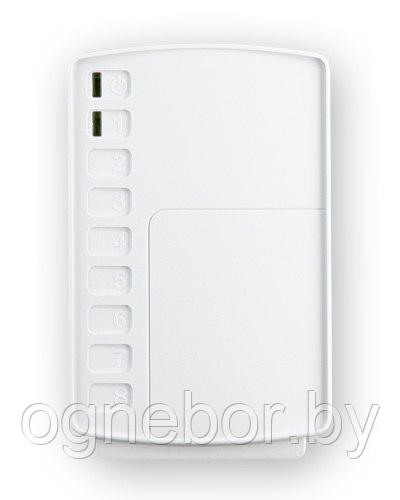

Блок сигнальных реле.
- работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)* или автономным радиорасширителем РР Астра-РИ-М;
- выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.
* Начиная с версий ПО 3_0.
Особенности
- 8 сигнальных реле с группами контактов на размыкание;
- выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
- два светодиодных индикатора:
- состояния основного и резервного питания,
- состояние связи с центральным управляющим устройством с учетом собственного вскрытия.
Основные данные
- цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП* или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
- поддержка до 250-ти устройств на линии связи со стороны ППКОП*,
- поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
- скорость в линии 9,6 кбит/с;
- при работе с ППКОП*:
- каждому выходу блока присваивается системный номер при настройке ППКОП;
- управление выходом обеспечивается при условии его привязки к логическим разделам;
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”,
- программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro*;
- при работе с РР Астра-РИ-М автономным:
- каждому выходу блока присваивается системный номер при настройке РР;
- управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
- программирование выходов производится с помощью программы Pconf-RR.
* Начиная с версии ПО 3_0.
Технические данные
| напряжение питания |
10÷27 В |
| Ток потребления, не более: |
|
| - при питании от напряжения 12 В |
100 мА |
| - при питании от напряжения 27 В |
50 мА |
| максимальное коммутируемое напряжение |
100 В |
| максимальный коммутируемый ток |
0,1 А |
| дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2 |
1000 м |
| габаритные размеры |
120,5х79х30,5 мм |
| Условия эксплуатации: |
|
| - температура |
от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги |
до 93% при +40°С |
| - степень защиты оболочкой |
IP41 |
Информативность
- "питание норма"
- "неисправность основного питания"
- "неисправность резервного питания"
- "неисправность питания"
- "смена ПО"
- "вскрытие"
- "восстановление вскрытия"
- "не зарегистрирован в УУ"
- "интерфейс норма"
- "неисправность интерфейса"
