Описание PIM-120:
Интерфейсный модуль PIM-120 специально разработан для организации совместной работы линейных тепловых извещателей (термокабеля) Protectowire с ППКП сторонних производителей. Прибор обеспечивает возможность подключения термокабеля длиной до 2000 м к адресным и неадресным ППКП.
Конструктивно PIM-120 представляет собой электронную плату, помещенную в пластиковый корпус малых габаритов, закрытый прозрачной крышкой. На лицевой стороне прибора расположены светодиодные индикаторы «пожар», «неисправность» и «питание», отображающие текущее состояние прибора. Сигнал «пожар» формируется при обнаружении возгорания и автоматически снимается после ликвидации причины, вызвавшей данное состояние. В случае обрыва цепи термокабеля формируется извещение «неисправность». Передача сигналов во внешние цепи производится через выходы типа «сухой контакт».
Питание модуля PIM-120 предусмотрено от внешнего источника постоянного тока 24 В.
Отличительной особенностью PIM-120 является расширенный диапазон работы (возможность подключения термокабеля длиной до 2000м), малые габаритные размеры, а также низкая стоимость. На лицевой стороне платы находятся светодиоды индикации состояния «Пожар» (красный), «Неисправность» (желтый) и «Питание» (зеленый).
Подключение в шлейф ППКП одного модуля PIM-120

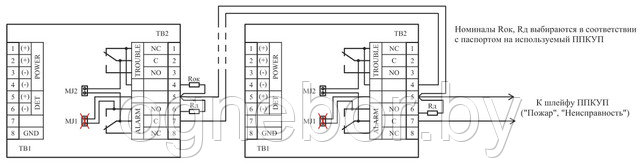

Подключение в шлейф ППКП двух и более модулей PIM-120
