Сетевой источник питания ИПС-12/2 предназначен для питания внешних выносных модулей и других устройств, не имеющих собственного источника питания и выдачи сообщений о текущем состоянии и режиме работы на базовый блок управления (ПКП). Область применения прибора: охранные, охранно-пожарные системы. Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный ре- жим работы. Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.
Прибор обеспечивает:
• питание внешних устройств постоянным напряжением 13,6 В с суммарным током нагрузки до 2,2 А по двум каналам питания;
• контроль состояния сетевого питания и АКБ, автоматический заряд батареи;
• продление срока службы АКБ за счёт интеллектуальной схемы зарядки АКБ, учитывающей реко- мендации по их эксплуатации;
• дублирование питающих цепей для повышения надёжности функционирования внешних модулей;
• автоматический переход на работу от резервного источника питания, в случае отключении напряжения сети 230 В, и обратно без выдачи тревожных извещений.
Прибор позволяет:
• передавать информацию об изменении состояния прибора (силовой сети 230 В, АКБ, детектора вскрытия (тампера) и выходного стабилизатора питания) на ПКП по интерфейсу CAN;
• получать управляющие команды от ПКП по интерфейсу CAN;
• подключать резервную дублирующую соединительную линию по интерфейсу CAN для повышения надёжности функционирования прибора.

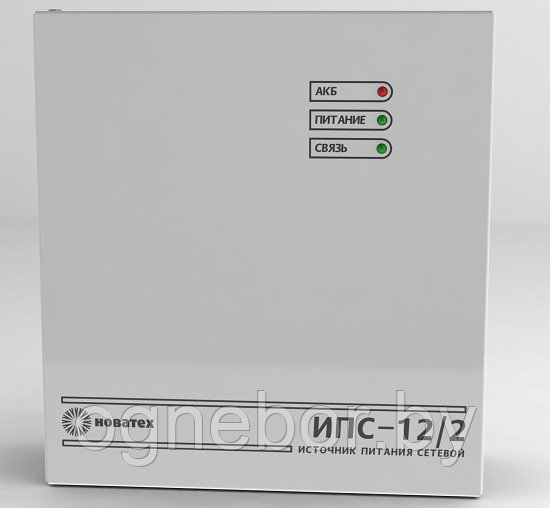

Прибор ИПС-12/2 осуществляет питание внешних модулей и устройств, не имеющих собственных ис- точников питания. Для повышения надёжности функционирования внешних устройств, выходное напряжение, применяе- мое для их питания, поступает по двум каналам. Управление и взаимосвязи прибора с остальными элементами системы осуществляются по последова- тельному интерфейсу CAN (по первому и/или второму каналам). Конструктивно прибор представляет собой металлический корпус, в котором расположены все узлы и блоки прибора. Корпус снабжён открывающейся передней крышкой, которая фиксируется в закрытом положении двумя винтами с правой стороны корпуса. В левом верхнем углу корпуса расположен понижающий трансформатор. Ниже, под ним, находится ко- лодка подключения прибора к сети 230 В и заземлению совмещённая с держателем сетевого предохрани- теля. Плата управления прибора располагается справа от трансформатора. На задней стенке корпуса имеются отверстия для проводки кабелей внутрь прибора. Датчик вскрытия прибора (тампер), расположен на правой боковой стенке корпуса.
