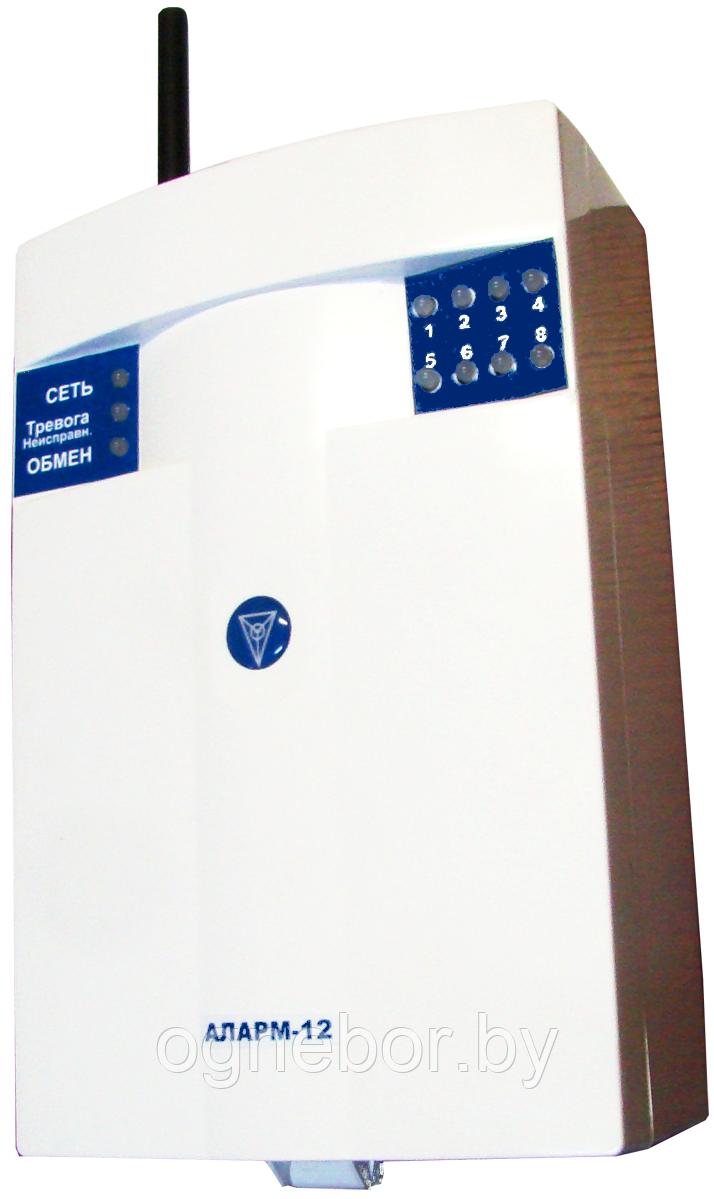

Прибор является многофункциональным техническим устройством, предназначенным для построения систем охранной сигнализации объектов.
Область применения прибора – централизованные системы охранной сигнализации объектов (квартир, офисов, складов, школ, отделений банков, торговых, административных и производственных помещений и т.п.).
Прибор обеспечивает:
— контроль состояния охранных и тревожных шлейфов сигнализации (ШС) объектов;
— индикацию состояния ШС и собственного состояния;
— выдачу сигналов оповещения на внешний комбинированный (свето-звуковой) оповещатель (СЗО);
— передачу информации об изменении состояния ШС и собственного состояния по 1-му или 2-м каналам связи на пульт централизованного наблюдения (ПЦН) системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся» (СПИ) посредством технологии пакетной передачи данных стандарта UMTS/HSDPA (технология 2G/3G) в соответствии с «Протоколом информационно-логического обмена информацией между ПЦН и ППКО в СПИ «АСОС Алеся» по ETHERNET/GPRS каналам связи» (версия 4 в редакции от 07.10.2014 г.) — в режиме работы в составе СПИ;
— передачу информации об изменении состояния ШС и собственного состояния по 1-му или 2-м каналам связи на сотовый телефон (телефон хозяина) посредством службы коротких сообщений (SMS) — в автономном режиме;
— питание извещателей охранных (ИО) и других устройств.
Прибор работает с динамической IP-адресацией. Динамический IP-адрес прибор получает автоматически от оператора сотовой связи.
Прибор поддерживает постановку ШС на охрану по команде с ПЦН.
Технические характеристики
Напряжение питания:
— от сети переменного тока номинальным напряжением 220 В частотой (50±1) Гц (сеть 220 В) – (187-242) В;
— от кислотной свинцовой аккумуляторной батареи (АКБ) напряжением 12 В емкостью 7 А•ч (при прерывании сети 220 В) – (10,7-14) В.
Напряжение постоянного тока цепи внешних нагрузок – (10,7-13,8) В.
Максимальный ток внешней нагрузки – 1,0 А.
Ток, потребляемый прибором без учета внешних нагрузок:
— от сети 220 В – не более 20 мА;
— от АКБ в состоянии «Дежурный режим» – не более 280 мА.
Мощность, потребляемая прибором от сети 220 В:
— при отсутствии внешних нагрузок – не более 4,2 В•А;
— при подключении внешних нагрузок с суммарным током потребления 1,0 А – не более 37 В•А.
Максимальное напряжение, коммутируемое контактами реле – 120 В.
Максимальный ток, коммутируемый контактами реле – 0,2 А.
Коммутируемые транзисторным ключом СЗО:
— ток – не более 0,2 А;
— напряжение – не более 14 В.
Количество независимо охраняемых зон:
— исполнение «А» – до 4-х;
— исполнение «Б» – до 8-ми.
Время готовности к работе – не более 3 мин.
Наработка на отказ – не менее 20 000 ч.
Срок службы – не менее 10 лет.
Класс степени защиты человека от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 – II.
Габаритные размеры – 170х280х93 мм.
Масса без АКБ – не более 1,5 кг.
Функциональные возможности
Прибор поддерживает два состояния каждого ШС: «Дежурный режим» (норма); «Тревога» (короткое замыкание, обрыв или срабатывание ИО).
Прибор распознает два состояния тампер-шлейфа (норма, обрыв).
Типы внешних устройств, подключаемых к ШС прибора:
— ИО с нормально-замкнутыми или нормально-разомкнутыми контактами;
— ИОР (извещатели охранные ручные (извещатели тревожной сигнализации)) с нормально-замкнутыми или нормально-разомкнутыми контактами.
Типы внешних устройств, подключаемых к прибору:
— СЗО;
— внешние потребители;
— цепь питания токопотребляющих ИО;
— кнопка СНЯТИЕ с нормально-разомкнутыми контактами;
— тампер-шлейфы внешних устройств (ИО, устройства доступа (УД) и др.);
— УД, индикатор УД, модуль доступа выносной МДВ-7/К, блок индикации БИ-2 «Аларм», блок контроля несанкционированного доступа БК НСД.
В приборе могут быть запрограммированы следующие параметры:
— тип ШС;
— контролируемая длительность нарушения ШС (70 мс, 300 мс);
— наличие интервала задержки на выход при постановке на охрану каждого из ШС;
— предупреждение звуком об окончании интервала задержки на выход при постановке на охрану ШС;
— выдача звукового сигнала о состоянии ШС по окончании интервала задержки на выход при постановке на охрану ШС;
— подтверждение звуком факта постановки на охрану (снятия с охраны) ШС;
— наличие кнопки СНЯТИЕ при снятии с охраны ШС;
— предупреждение звуком об окончании интервала для нажатия кнопки СНЯТИЕ при снятии с охраны ШС;
— подтверждение звуком факта нажатия кнопки СНЯТИЕ при снятии с охраны ШС;
— необходимость включения встроенного звукового оповещателя (ВЗО) и СЗО при нарушении ШС;
— настройки соединения с ПЦН;
— настройки для передачи SMS на телефоны хозяев.
Прибор обеспечивает на индикаторах своей лицевой панели индикацию следующей информации:
— наличие и тип источника питания;
— разряд АКБ, либо ее отсутствие;
— состояние своей лицевой панели;
— состояние каждого ШС;
— наличие обмена данными с ПЦН (передачу SMS).
Прибор обеспечивает на выносных индикаторах УД (БИ-2) индикацию состояния охранных и тревожных зон («Не охрана», «Охрана», «Тревога»).
