Об устройстве

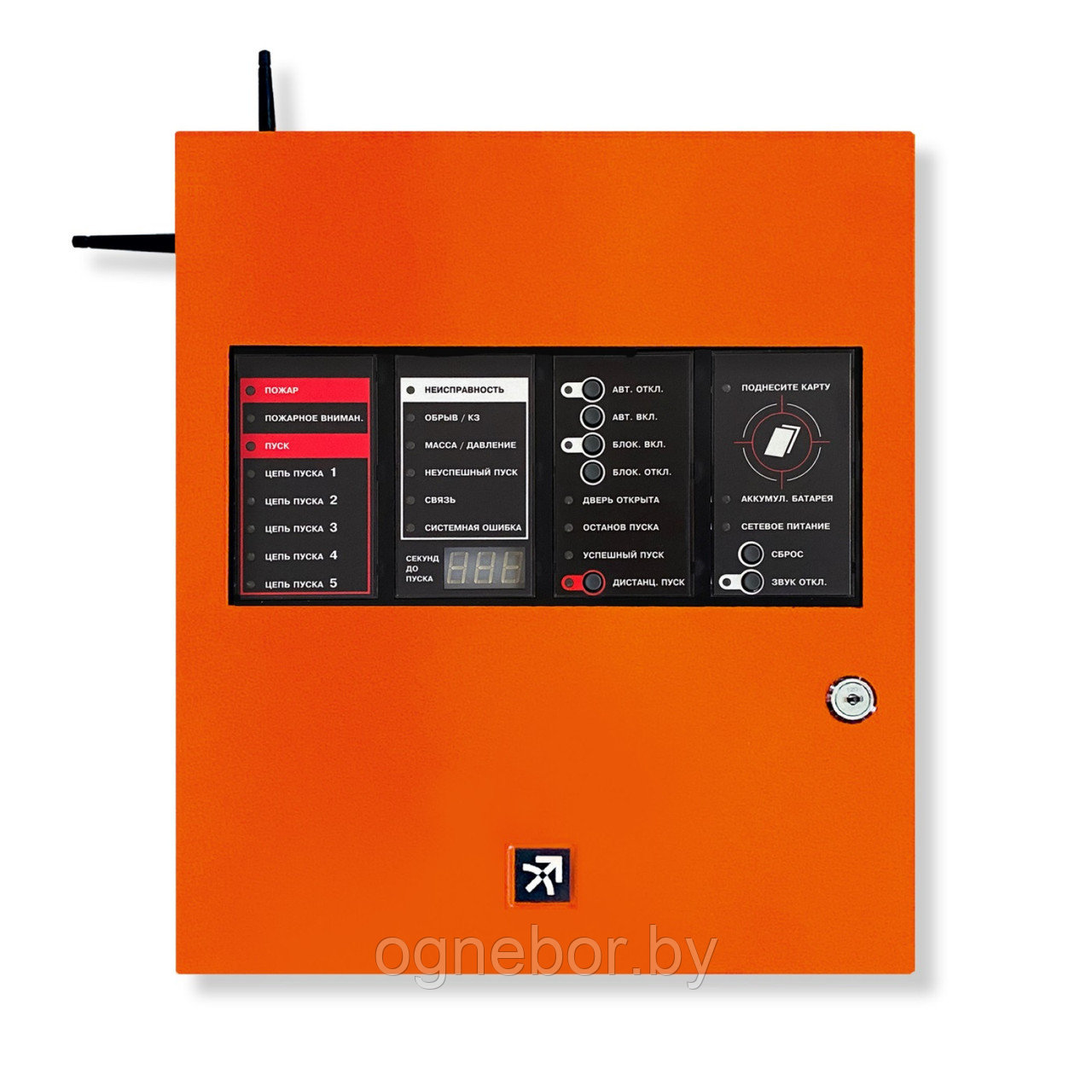

Прибор приёмно-контрольный и управления пожарный Панель-ПТ исп. Л предназначен для защиты одной зоны (одного направления) пожаротушения.
Панель-ПТ исп. Л выполняет следующие функции:
- Управление автоматическими установками пожаротушения газового, аэрозольного, порошкового типов, а также модульными установками тушения тонкораспыленной водой.
- Приём и обработка сигналов от автоматических или ручных пассивных и активных (с питанием по шлейфу) ИП с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами.
- Приём и обработка сигналов от датчиков состояния дверей, сигнализаторов подачи ОТВ в защищаемое помещение, датчиков достаточности ОТВ ("масса" / "давление").
Панель-ПТ исп. Л функционирует в составе интегрированной системы безопасности (ИСБ) "Стрелец-Интеграл" или автономно. Для связи с ИСБ используется встроенный в устройство модуль коммуникации МК-ПТ, который выпускается в двух вариантах:
- Вар. Р – связь с ИСБ обеспечивается по радиоканалу в составе системы "Стрелец-ПРО". МК-ПТ вар. Р также является радиоретранслятором и увеличивает зону покрытия радиосети.
- Вар. П – связь с ИСБ обеспечивается по проводной сигнальной линии с оборудованием системы "Спектр".
Возможно расширение количества пусковых цепей Панели-ПТ исп. Л с помощью исполнительного блока Пуск-8 исп. Л.
Питание осуществляется от сети 220 В посредством встроенного блока питания и 2-х аккумуляторных батарей номинальным напряжением 12 В емкостью 7 Ач.
5 цепей пуска АУПТ (2 А, 24 В)
3 выхода СО и 1 выход ЗО для подключения световых табло и звукового оповещателя (1 А, 24 В)
5 сигнальных и 1 силовое реле
3 пороговых шлейфа (с питанием 24 В)
Входы контроля состояния двери, выхода ОТВ, неисправности АУПТ
Вход дистанционного пуска (с питанием 24 В)
5 программируемых входов
Питание от сети 220 В, 50 Гц
Расширение количества пусковых цепей с помощью исполнительного блока Пуск-8
