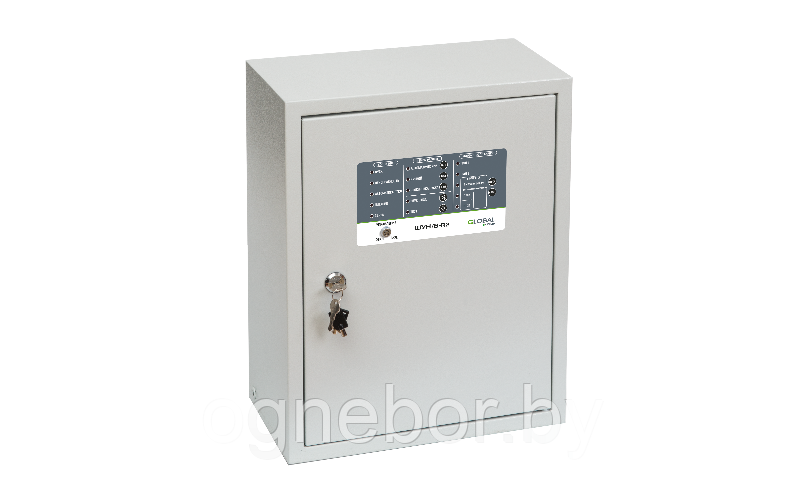

ШУН/В-R2 Шкаф управления пожарный насоса

Предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления адресной системы противопожарной защиты «GLOBAL»

Шкаф управления пожарный ШУН/В-R2 является адресным устройством и работает в составе СПЗ GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

ШУН/В выпускается в исполнениях, расчитанных на управление:

• трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт;
• однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Функции:

• контроль наличия электропитания на вводе электропитания, исправности основных электрических цепей ШУН/В, цепей входных сигналов от датчиков на обрыв и короткое замыкание, цепи питания электродвигателя на обрыв;
• световой индикации на панели управления: состояний ШУН/В, режимов работы, состояний датчиков уровня воды и датчиков давления, состояний линий связи датчиков с прибором;
• звуковой сигнализации о неисправностях и квитирования команд с клавиатуры панели управления ШУН/В;
• проверки работоспособности (тестирования) световых индикаторов, встроенного звукового излучателя и клавиатуры панели управления;
• выбора режима управления работой электродвигателя кнопками панели ШУН/В: Автоматический, Ручной, ОТКЛ;
• отключения звука встроенного звукового излучателя кнопкой панели ШУН/В;
• управления электродвигателем в автоматическом режиме по сигналам с датчиков;
• блокирования автоматического пуска электродвигателя насоса при отсутствии воды;
• формирования и передачи по АЛС сигналов информации для ППКПУ о состоянии органов управления и контроля ШУН/В;
• включения, выключения электродвигателя в соответствии с командами управления ППКПУ;
• ручного управления работой электродвигателя кнопками панели ШУН/В: ПУСК, СТОП;
• дистанционного управления работой электродвигателя пожарного насоса или вентилятора УДП с кнопками: ПУСК, СТОП.

Прибор конструктивно выполнен в прямоугольном металлическом корпусе. В основании корпуса расположены вводы с уплотнителями для подключения кабелей питания и линий связи ШУН/В. На левой боковой поверхности корпуса расположен винт для подключения клеммы защитного заземления.

Подключение сигнальных линий связи производится кабелем с сечением жилы не менее 0,35 мм2 и не более 4 мм2 исходя из токов нагрузки. Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему нагрузочные резисторы, мощностью не менее 0,125 Вт. Резисторы должны подключаться в непосредственной близости от датчиков.
