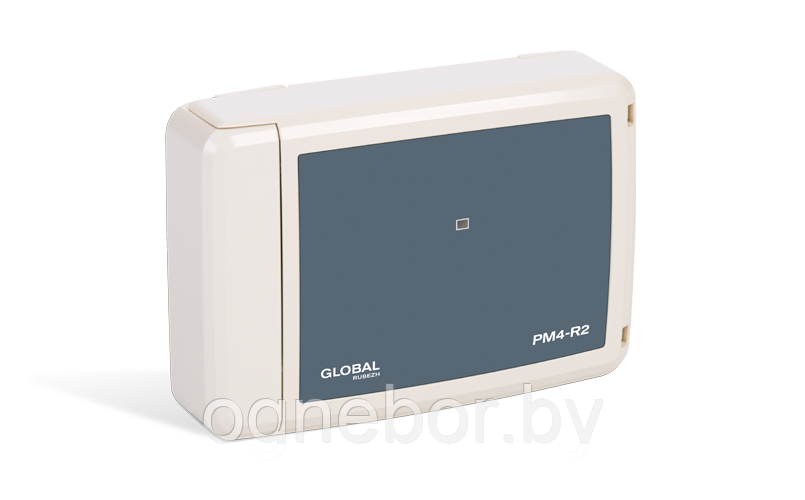

РМ-R2 Модуль релейный

Модуль релейный РМ-R2  предназначен для управления исполнительными устройствами системы противопожарной защиты по сигналам прибора приемно-контрольного и управления пожарного адресного СПЗ «GLOBAL»

Релейные модули работают в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Релейные модули выпускаются в исполнениях с сокращенными наименованиями, соответствующими количеству выходов:

• РМ1М-R2 – один выход;
• РМ2-R2 – два выхода;
• РМ4-R2 – четыре выхода.

В системе релейные модули занимают:

• РМ1М-R2 – один адрес;
• РМ2-R2 – два адреса;
• РМ4-R2 – четыре адреса.

Максимальный постоянный ток, коммутируемый контактами каждого релейного выхода РМ2-R2 и РМ4-R2:

• при напряжении до 30 В – не более 2 А;
• при напряжении до 125 В – не более 0,5 А;
• при напряжении до 250 В – не более 0,25 А.

Максимальный постоянный ток, коммутируемый релейным выходом РМ1М-R2:

• при напряжении до 30 В – не более 5 А;
• при напряжении до 125 В – не более 5 А;
• при напряжении до 250 В – не более 5 А.

На плате релейного модуля расположены:

• кнопка ТЕСТ, используемая для проверки работоспособности; светодиодный индикатор Связь, отображающий текущее состояние релейных модулей;
• клеммные колодки, служащие для подключения релейных модулей к АЛС и к цепям управления исполнительных устройств.

Релейные модули содержат в своем составе микропроцессор управляющий работой устройства. Функционально релейные модули представляют собой дистанционно управляемый переключатель соответствующего количества раздельных групп релейных контактов переключающегося типа.

Функции:

• коммутация (замыкание или размыкание) цепей управления исполнительных устройств в соответствии с командами прибора, передаваемыми по АЛС;
• индикация режима работы релейных модулей;

В процессе конфигурирования каждому выходному реле задаются параметры:

• Задержка 1 (на включение) – время, через которое после подачи команды произойдет переключение контактов реле в режим Включено;
• Удержание – время, в течение которого контакты реле остаются в режиме Включено;
• Задержка 2 (на выключение) – время, через которое после подачи команды произойдет обратное переключение контактов реле в режим Выключено.
