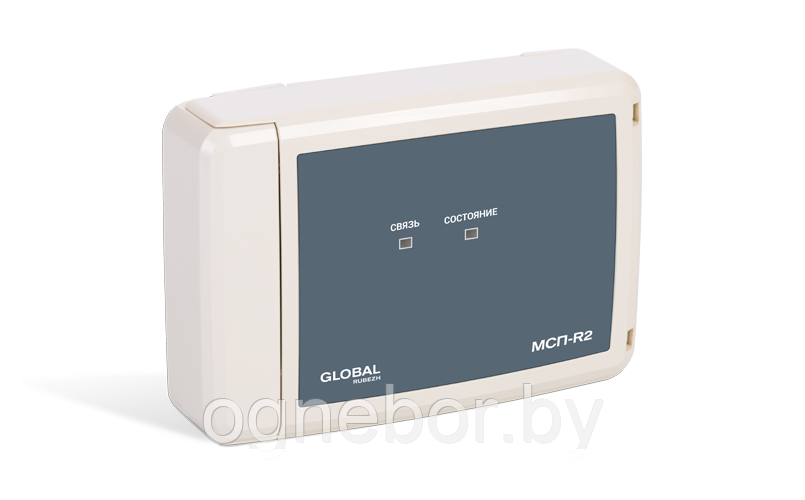

МСП-R2 Модуль связи подчиненный

Модуль связи подчиненный МСП-R2 предназначен для передачи информации прибором приемно-контрольным и управления пожарным адресным СПЗ GLOBAL  по запросу устройства, имеющего внешний интерфейс RS-485.

Запрос и передача информации осуществляются модулем посредством двустороннего преобразования протоколов MODBUS RTU и RS-R2.

Модуль осуществляет:

• контроль и передачу информации о состоянии устройств, подключенных на АЛС, по запросу внешнего устройства, находящегося на интерфейсе RS-485;
• измерение напряжения АЛС в точке установки модуля и передачу его значения в цифровом виде по запросу прибора;
• формирование сигнала «Неисправность» при снижении напряжения питания ниже установленного порога;
• контроль вскрытия модуля;
• тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1.

На плате модуля расположены:

• кнопка ТЕСТ, используемая при тестировании модуля;
• клеммные колодки, служащие для подключения модуля к АЛС и к RS-485;
• индикаторы СВЯЗЬ и «СОСТ.», отображающие текущее состояние модуля;
• датчик вскрытия.

Модуль, осуществляя преобразование протокола RS-R2 в MODBUS RTU, позволяет контролировать состояния устройств на АЛС через интерфейс RS-485.

Электрически на плате реализована схема гальванически развязанного интерфейса RS-485 на оптопарах.

Предельная скорость обмена составляет 115200 бит/с.

Срабатывание датчика вскрытия инициирует формирование сигнала «Вскрытие», передаваемого модулем по АЛС в прибор, который регистрирует его в журнале событий.
