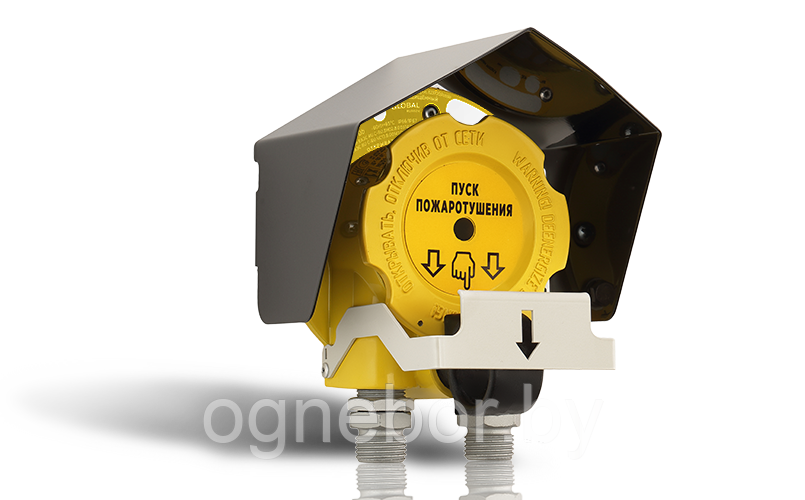

ИП535-07еа-R2-“ПУСК” взрывозащищенное адресное устройство дистанционного пуска предназначено для подачи сигнала ручного включения исполнительных устройств из взрывоопасных зон в системе противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Извещатель выполняет следующие функции:
- передачу сигнала «Сработка УДП» в ГК при выдёргивании приводного элемента;
- индикацию режима работы извещателя;
- тестирование работоспособности с помощью оптического тестера ОТ-1.
Извещатели «ИП535-07еа-R2-"ПУСК"» выпускается в варианте – класса В.
Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – Смещение защитного элемента и выдёргивание защитного элемента.
Извещатели могут быть применены во взрывоопасных зонах и помещениях классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017)
|
EX-маркировка
|
Материал корпуса
|
|
Для взрывоопасных газовых сред
|
Для взрывоопасных пылевых сред
|
|
PB Ex db I Mb
1Ex db IIC T6 Gb
|
Ex tb IIIС Т85°С Db
|
Нержавеющая сталь
|
|
1Ex db IIC T6 Gb
|
Ex tb IIIС Т85°С Db
|
Алюминиевый сплав
|
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
В системе каждый извещатель занимает один адрес.
Вводное устройство УДП выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).
УДП комплектуются вводными устройствами или заглушками по заявке потребителей. Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.
По согласованию с заказчиком комплектация УДП может производиться различными кабельными вводами АО “Эридан”.
