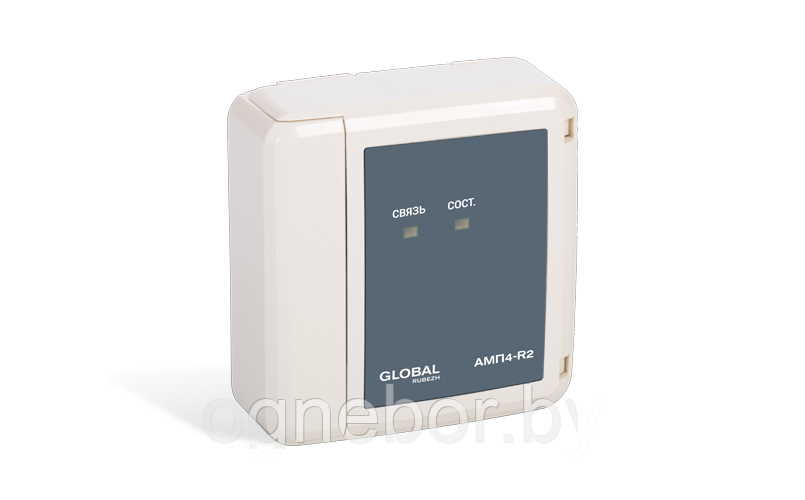

Предназначена для контроля шлейфов сигнализации с неадресными пожарными извещателями, питающимися от этих шлейфов, и передачи извещений в прибор приемно-контрольный и управления пожарный адресный.
Адресная метка работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Адресная метка пожарная выпускается в исполнении на 4 шлейфа сигнализации (ШС).
Адресная метка пожарная выполняет следующие функции:
- формирование извещения в АЛС о срабатывании неадресных пожарных извещателей в безадресных шлейфах;
- индикацию состояния шлейфов с безадресными извещателями;
- контроль неисправности (обрыв и короткое замыкание) шлейфов сигнализации;
- контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;
- тестирование с помощью кнопки ТЕСТ или специального оптического тестера ОТ-1;
- индикацию наличия связи адресной метки пожарной с контроллером КАУ.
Режимы работы адресных меток пожарных устанавливаются при конфигурировании прибора.
В процессе конфигурирования каждому шлейфу задаются параметры:
- Конфигурация – выбираемая специализация шлейфа по типу подключаемых датчиков: шлейф дымовых датчиков с определением двойной сработки, Комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых датчиков, Шлейф тепловых датчиков с определением двойной сработки;
- Питание – настраиваемый порог контроля напряжения питания, при котором адресные метки пожарные формируют сигнал для прибора и включают индикатор Состояние. Диапазон возможных значений от 0 до 28 В с шагом 0,1 В;
- Порог – настраиваемое, соответствующее верхней границе интервала, значение порога контроля сопротивления шлейфа с подключенными датчиками и оконечным резистором сопротивлением 4,7 кОм, при котором адресные метки пожарные формируют сигнал
