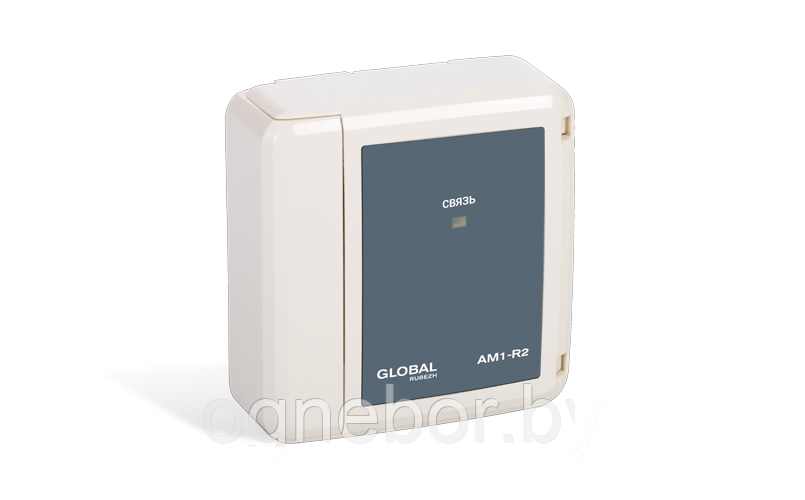

AM1-R2 Метка адресная

Метка адресная АМ1-R2 предназначена для получения извещений от безадресных шлейфов, срабатывающих от устройств с выходом типа «сухой контакт», не питающихся от адресной линии связи, и передачи извещений в прибор приемно-контрольный и управления пожарный адресный.

Адресные метки работают в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

В состав адресной метки АМ1-R2 входит один ШС.

Питание и информационный обмен адресных меток осуществляется по двухпроводной адресной линии связи.

Метка может иметь следующие типы шлейфов:

• шлейф дымовых ИП с определением двойной сработки;
• комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки тепловых и с определением двойной сработки дымовых датчиков;
• шлейф тепловых датчиков с определением двойной сработки.

Адресные метки конструктивно выполнены в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки.

Крышка имеет окно для индикатора Связь, расположенного на плате. Крышка крепится к основанию с помощью двух замков на боковых ребрах крышки и основания. В углублении основания вклеена этикетка, несущая маркировочную информацию.

Адресные метки формируют тревожные извещения в АЛС при замыкании (размыкании) контактов безадресных устройств. Каждый шлейф ШС адресной метки определяется системой как отдельное устройство и имеет свой отдельный адрес. Каждый шлейф ШС имеет свои параметры, которые настраиваются с помощью Группового контроллера или ПО «Global Administrator».

Корпус адресной метки имеет возможность установки на DIN-рейку с помощью элемента крепления, расположенного с задней стороны.

Для доступа к клеммам внешних подключений передняя крышка корпуса имеет откидную конструкцию.

Контроль работоспособности адресных меток осуществляется нажатием на встроенную тест-кнопку. При контроле адресная метка переходит в состояние «Тест», при котором светодиодный индикатор «Связь» непрерывно светится.

Функции:

• формирование извещения в АЛС о срабатывании устройств с выходом «сухой контакт» в безадресных шлейфах;
• контроль неисправности (обрыв и короткое замыкание) шлейфов связи, соединяющих выходы устройств «сухой контакт» с входами адресных меток;
• тестирование с помощью кнопки ТЕСТ или специального оптического тестера ОТ-1;
• индикация наличия связи адресной метки с контроллером КАУ;
• индикация состояния всех своих безадресных шлейфов.
