ТПУ Терминальный пульт управления

Предназначен для сбора информации с устройств, подключенных к интерфейсу PFM, отображения информации о состоянии зон, групп зон, исполнительных устройств на сенсорном экране, а также для управления зонами, направлениями, устройствами СПЗ GLOBAL.

Основные функции терминального пульта управления:

• регистрация и редактирование данных о пользователях, имеющих доступ к управлению зонами и исполнительными устройствами системы;
• отображение информации о состояниях зон и устройств;
• индикация режимов работы ТПУ;
• символьная индикация сигналов; звуковая сигнализация аварийных состояний системы;
• изменения собственных параметров работы;
• тестирование индикации, звуковой сигнализации и отображения информации на ЖК мониторе;
• 5 реле «сухой контакт».

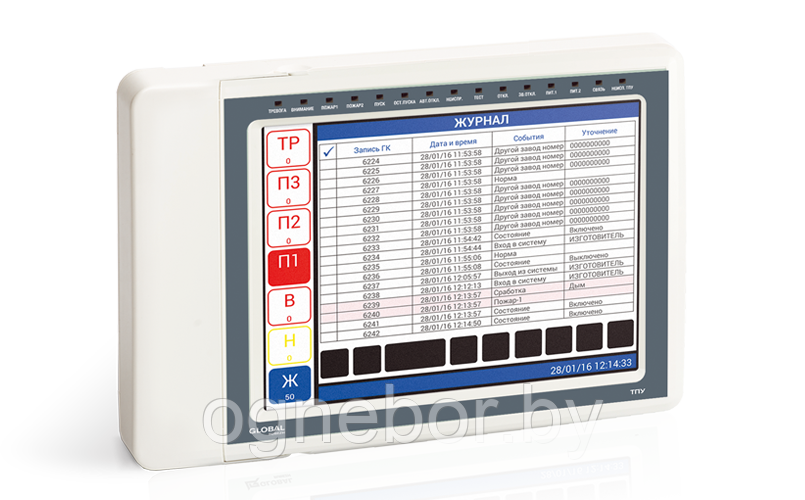

ТПУ конструктивно выполнен в пластмассовом корпусе с десятидюймовым ЖК монитором. Соединительные клеммы для подключения ТПУ к системе, расположены под крышкой на левой стороне корпуса. Светодиодные индикаторы расположены сверху над десятидюймовым ЖК монитором. ТПУ выпускается с двумя PFM для подключения в основной и резервный интерфейс.

Управление ТПУ и считывание информации в виде символьных индикаторов, просмотр баз данных и журнала событий осуществляется с помощью ЖК монитора.

В исходном состоянии при отсутствии событий, идентифицируемых устройствами на интерфейсе PFM, средствами самоконтроля ТПУ, и отсутствии воздействий на сенсорный ЖК монитор в течение времени, установленного при настройках, экран гаснет.

С помощью кнопки "ТАБЛИЦА" возможно осуществлять переключение отображения поля ЖК монитора, переходить от табличного представления информации к "шахматному полю" и обратно.

ТПУ позволяет создать несколько основных типов авторизованных пользователей: оператор, администратор, инсталлятор и другие, которым, по усмотрению пользователя могут быть предоставлены разные права доступа. Например, оператор может иметь доступ к просмотру журнала событий, просмотру состояния адресных устройств, к управлению исполнительными устройствами системы пожаротушения и сбросу событий в зонах. Администратору, кроме этих функций, может быть предоставлена возможность еще изменения собственных параметров ТПУ, а также задание паролей пользователей.
