КАУ-2 Контроллер адресных устройств

Предназначен для организации связи между адресными устройствами и групповым контроллером в составе СПЗ GLOBAL.

Контроллер адресных устройств имеет в своём составе:

• вход/выход для подключения основного интерфейса PFM;
• вход/выход для подключения резервного интерфейса PFM;
• основной и резервный ввод питания 220 В;
• дополнительный 3-й ввод питания от источника постоянного тфока напряжением 24 В;
• 8 адресных линий связи для подключения адресных устройств - 8 радиальных или 4 кольцевых;
• на одну адресную линию связи КАУ-2 возможно подключить до 250 адресных устройств.

Длина адресной линии связи не более 100 км.

Расстояние между двумя адресными устройствами в АЛС не более 400 м.

Максимальное суммарное количество адресных устройств, подключаемых к каждому КАУ-2 не более 2000.

В список устройств, работающих под управлением контроллера адресных устройств входят:

• метка адресная АМ-R2;
• метка адресная пожарная АМП-R2;
• модуль релейный РМ-R2;
• модуль выходов с контролем МВК-R2;
• модуль автоматики дымоудаления МДУ-R2;
• модуль ветвления и подпитки МВП-R2;
• извещатель пожарный дымовой ИП 212-149;
• извещатель пожарный тепловой ИП 101-52-PR;
• извещатель пожарный комбинированный ИП 212/101-11-PR;
• извещатель пожарный ручной ИПР 513-12;
• устройство дистанционного пуска УДП 513-12;
• оповещатель звуковой ОПОП 2-R2;
• оповещатель свето-звуковой ОПОП 124-R2;
• оповещатель световой ОПОП 1-R2;
• шкаф управления задвижкой ШУЗ-R2;
• шкаф управления ШУН/В-R2;
• модуль изолятора МИ-R2(МИБ-R2);
• индикатор состояний ИС-R2;
• извещатель пожарный пламени ИП 329 ИОЛИТ-Exd-R2;
• адресный барьер пусковой цепи АБПЦ-R2;
• адресный барьер шлейфов сигнализации АБШС-R2;
• источники бесперебойного электропитания ИВЭПР RS-R2.

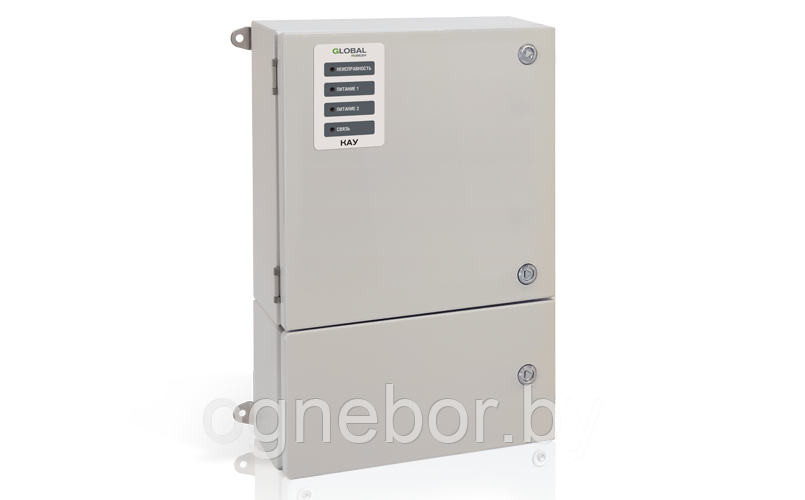

КАУ-2 конструктивно выполнен в металлическом корпусе. Металлический корпус представляет собой двухсекционный шкаф с открывающейся верхней крышкой и съемной нижней крышкой, обеспеченными резиновыми уплотнениями. Верхняя крышка снабжена замком, запирающимся специальным ключом.

КАУ-2 получает от адресных пожарных извещателей сигналы: Норма, Сработка 1, Сработка 2, Неисправность, данные о задымленности, запыленности дымовых извещателей, температуре тепловых датчиков, другую необходимую информацию и передает их по каналам интерфейса PFM в ГК.

Принятый и обработанный групповым контроллером сигнал в виде команды поступает по каналам интерфейса PFM обратно в КАУ-2 на включение исполнительных устройств оповещения, дымоудаления и пожаротушения, подключенных к нему по АЛС.

Любая неисправность КАУ-2, а также потеря связи с каким-либо подключенным адресным устройством сопровождается загоранием светодиодного индикатора «неисправность». Потеря связи с ГК сопровождается погасанием светодиодного индикатора СВЯЗЬ.

ЦПУ обеспечивает вычисления и предварительную обработку данных, поступающих от адресных устройств о состоянии зон, направлений охраняемого объекта, предварительную обработку поступающих сигналов, обработку сигналов взаимодействия с ГК, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также сигналов индикации КАУ-2.

Память КАУ-2 служит для хранения промежуточных данных вычисления ЦПУ, данных об адресах, подключенных к клеммам АЛС адресных устройств, данных об адресных устройствах, полученных при опросе их состояний.
