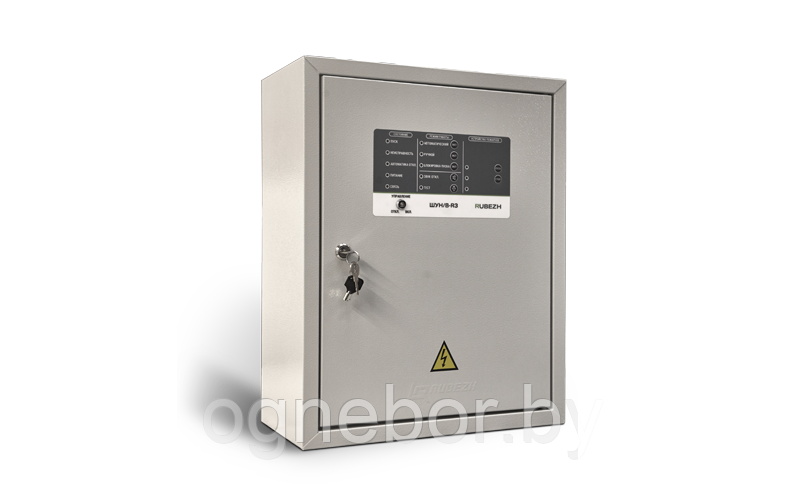

ШУЗ-R3 Шкаф управления электроприводной задвижкой

Шкаф управления электроприводной задвижкой ШУЗ-R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ОП» прот.R3 или автономно.

ШУЗ-R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУЗ-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт.

ШУЗ-R3 обеспечивает управление электроприводом:

• задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ);
• задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ);
• задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).
• Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».

ШУЗ-R3 имеет 3 режима управления:

• «Автоматический»:

а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.

б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).

• «Ручной» – по командам кнопок управления с панели шкафа.

• «Блокировка пуска» – когда контакторы обесточены и управление невозможно.

ШУЗ-R3 реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;

• контроль исправности основных цепей электрической схемы прибора;

• контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание; -контроль силовой цепи питания двигателя;

• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;

• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;

• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.
