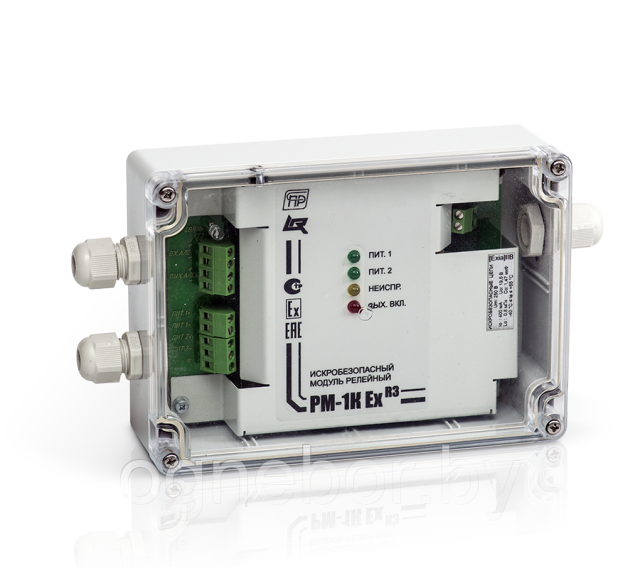

Адресный релейный модуль искробезопасный РМ-1К Ex-R3 предназначен для управления исполнительными устройствами во взрывоопасных помещения и зонах защищаемого объекта. Релейный модуль работает под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3. В качестве нагрузки пусковой цепи могут быть устройства, питающиеся по искробезопасной цепи, такие как: искробезопасные оповещатели, искробезопасные модули пожаротушения и иные искробезопасные нагрузки.
Релейный модуль РМ-1К Ex-R3 является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: «[Exiа]IIВ».
Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок.
Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля.
Ток, потребляемый модулем от АЛС – не более 0,3 мА.
Релейный модуль РМ-1К Ex-R3 имеет два режима работы:
- «Режим контроля» - модуль обеспечивает контроль пусковой цепи на обрыв и замыкание малым током обратной полярности и световую индикацию неисправности пусковой цепи желтым светодиодом «НЕИСПР.».
- «Режим пуска» - модуль обеспечивает выдачу в нагрузку пусковой цепи прямого напряжения и светодиодную индикацию пуска.
