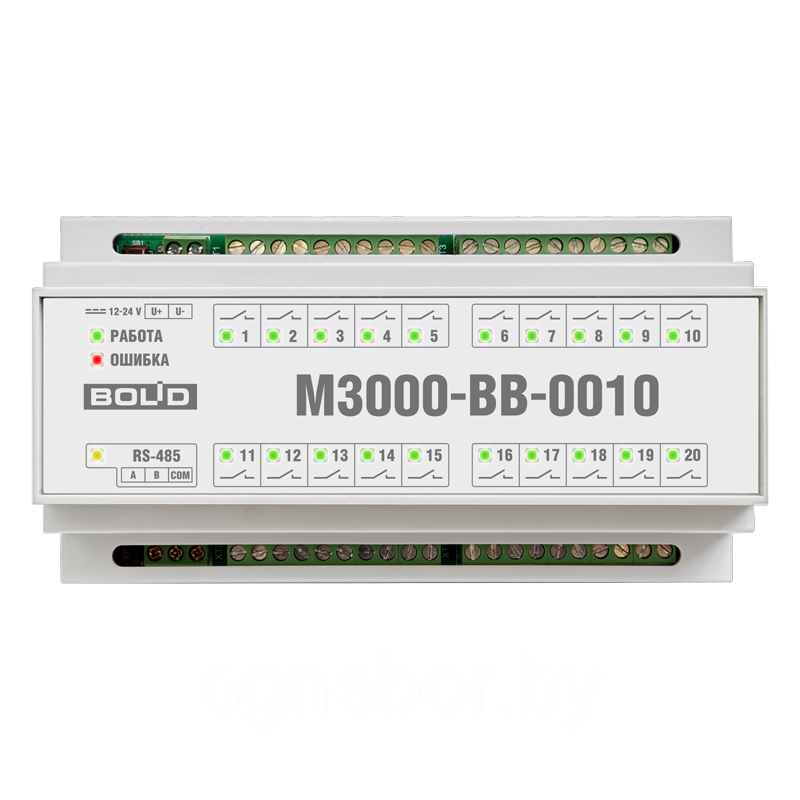

Модуль ввода-вывода М3000-ВВ-0010

  • Под заказ

Цену уточняйте

+375 (44) 750-19-04
Отдел продаж
  • +375 (33) 344-32-73
    Отдел продаж
  • +375 (17) 276-52-10
    Факс
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, дренажного и канализационного водоотвода, обогрева кровли, освещения и т.п., и может быть использован для управления исполнительными механизмами с дискретным управлением и/или коммутации электрических цепей.

Описание:

  • 20 независимых дискретных выходов - замыкающих реле, рассчитанных на коммутацию напряжений до 250 В и токов до 5 А
  • Обмен данными по интерфейсу RS-485. Модуль как ведомое устройство поддерживает обмен данными по протоколу Modbus в режимах RTU и ASCII, различные форматы символа и скорости обмена до 115200 Baud
  • Формирование ШИМ-сигнала с периодом от 0,5 с до 24 ч и разрешением коэффициента заполнения до 0,1 %
  • Возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени

Характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Питание
Тип напряжения питания постоянное
Напряжение питания, В (12 … 24) ± 15 %
Потребляемая мощность, Вт, не более 7
Дискретные выходы
Количество дискретных выходов, шт. 20
Тип дискретных выходов электромагнитное реле типа A (SPST-NO)
Тип коммутируемого напряжения постоянное, переменное
Максимальное значение коммутируемого напряжения, В, не более постоянного 30
переменного 250 при cos φ не менее 0,8
Максимальное значение коммутируемого тока, А, не более 5
Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора, В, не менее 3000 в течение 1 мин (переменное напряжение)
Интерфейс связи
Количество интерфейсов связи, шт. 1
Тип интерфейса RS-485
Протокол обмена данными Modbus
Скорость обмена данными, Baud 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200
Сопротивление встроенной согласующей нагрузки, Ом 120 ± 5%
Допустимое рабочее напряжение между цепями "COM" и "U-", В, не более переменное 275
постоянное 350
Электрическая прочность изоляции цепей интерфейса относительно остальных цепей прибора, В, не менее 1500 в течение 1 мин (постоянное напряжение)
Условия эксплуатации
Устойчивость по ГОСТ 52931-2008 к климатическим воздействиям исполнение В4, но для работы при температуре от -40 до +55 °C
к воздействиям атмосферного давления исполнение P2
к механическим воздействиям исполнение N1
Диапазон рабочих температур, °С -40 … +55
Относительная влажность воздуха, %, не более 80 при +35 °С
Прочие характеристики
Ограничения использования режима ШИМ: механический ресурс (50% ШИМ с периодом 0,5 с без нагрузки) 650 часов
электрический ресурс на резистивную нагрузку: 50% ШИМ с периодом 2,0 с при 250 В 5 А переменного тока 12 часов
50% ШИМ с периодом 2,0 с при 30 В 5 А постоянного тока 27 часов
Степень защиты оболочкой по ГОСТ 14254-2015 IP20
Способ монтажа на DIN-рейку
Масса, кг, не более 0,4
Габаритные размеры, мм, не более 156×86×59
Основные
Производитель Болид
Страна производительРоссия
