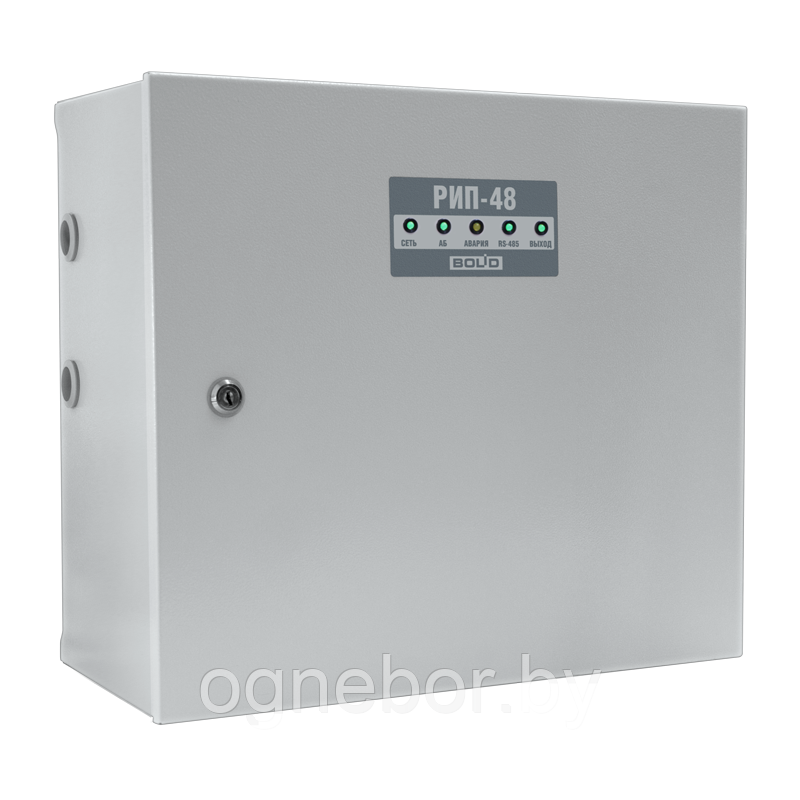

Предназначен для резервированного питания систем видеонаблюдения на основе технологии РоЕ, для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики на удаленных объектах.
48В; 4А (мах 5,5А); емкость АБ 17Ач (4шт); защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.
Описание:
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Функциональные возможности:
- Резонансный AC/DC преобразователь 300 Вт с активным ККМ
- Измерение коэффициента мощности потребления от сети, напряжения и тока сети
- Измерение выходного напряжения и тока
- Балансировка и термокомпенсация 4х аккумуляторных батарей 17Ач
- Анализ состояния каждой из 4-х АБ путем измерения их внутренних сопротивлений
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети"
- "Восстановление сети"
- "Перегрузка источника питания"/"Перегрузка источника устранена"
- "Неисправность источника питания"/"Восстановление питания"
- "Неисправность батареи"
- "Ошибка теста АБ"
- "Разряд батареи"
- "Требуется замена батареи"
- "Восстановление батареи"
- "Тревога взлома"/"Восстановление зоны контроля взлома"
- "Отключение/подключение выходного напряжения"
- "Повышение температуры"/"Температура в норме"
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжения и тока сети
- Коэффициента активной мощности сети
- Напряжения АБ
- Напряжения на выходе
- Тока нагрузки
- Тока заряда/разряда АБ
- Внутреннего сопротивления каждой АБ
- Защита с автоматическим восстановлением работоспособности от:
- Превышений входного и выходного и напряжений
- Перегрузок по входу и выходу
- "Переполюсовки" каждой из 4-х АБ
- Замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи:
- Анализ состояния каждой из 4-х АБ путем измерения их внутренних сопротивлений
- Измерение емкости АБ (при разряде)
- Балансировка АБ
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде
- Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
- Световая индикация и звуковая сигнализация:
- Наличия сетевого напряжения
- Отсутствия сетевого напряжения
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Отсутствие АБ
- Отключение АБ при ее разряде
- Энергонезависимый буфер событий
- Релейный выход для сигналов неисправности
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
- Поддержка мониторинга параметров через программу Shleifes
Характеристики:
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
Напряжение сети |
(176…255) В |
Выходное напряжение |
при питании от сети |
(54±2) В |
при питании от АБ |
(40…56) В |
Номинальный выходной ток |
4 А |
Максимальный выходной ток |
5,5 А |
Максимальная мощность, потребляемая от сети |
330 ВА |
Собственный ток потребления от АБ |
не более 30 мА |
Емкость АБ |
17Ач (4 шт.) |
Световая индикация |
5 светодиодных индикаторов для отображения режимов работы и неисправностей |
Встроенный звуковой сигнализатор |
есть |
Датчик вскрытия корпуса |
есть |
Интерфейс |
RS-485, протокол Орион |
Буфер событий |
95 событий |
Релейный выход ("Неисправность") |
1 шт., оптореле |
Максимальное напряжение и ток коммутации реле |
80 В, 50 мА |
Рабочий диапазон температур |
от минус 10 до +40 °С |
Относительная влажность |
До 93% при 40 °С |
Тип корпуса, степень защиты IP |
М3 (IP30) |
Габаритные размеры |
450х400х210 мм |
Масса РИП без батареи/с батареей |
Не более 8 кг / 36кг |
Средний срок службы |
10 лет |
Программирование РИП |
Программа "UProg" |
Подключение РИП (сечение проводов) |
Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм |
Тип монтажа |
Настенный, навесной |
