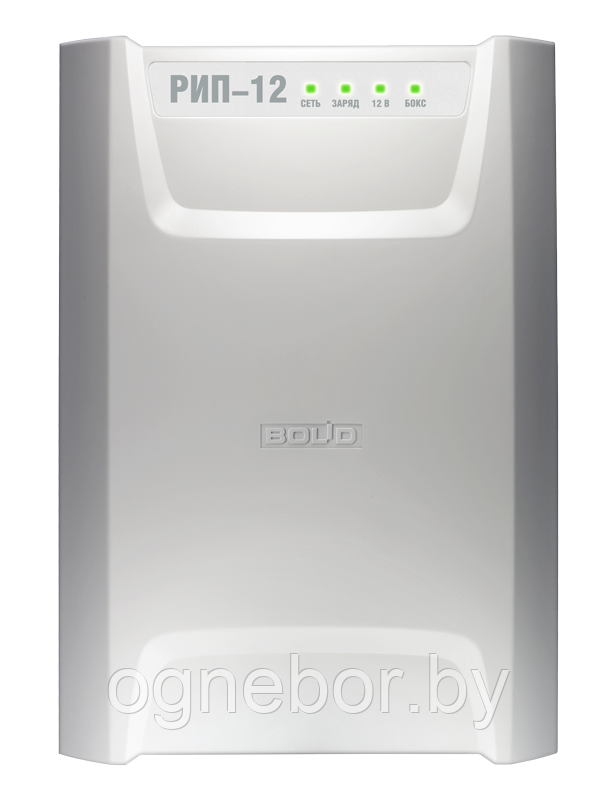

Предназначен для питания технических средств пожарной автоматики и других слаботочных систем.
12В; 3А (мах 4А); емкость АБ 17Ач (возможность подключения внешних АБ 34Ач); звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; пластиковый корпус, не поддерживающий горение.
Описание:
- Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в "Бокс", и прием сообщений об их наличии и индивидуальном состоянии
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от "переполюсовки" АБ
- от замыкания клемм подключения АБ
- Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
- Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
- Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
- Возможность контроля вскрытия корпуса
Характеристики:
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение в сети, В |
150 - 250 |
| Выходное напряжение, В |
при питании от сети |
13,6±0,6 |
| при питании от АБ |
10...13,6 |
| Номинальный выходной ток, А |
3 |
| Максимальный выходной ток, А (2 мин) |
4 |
| Максимальная мощность потребляемая от сети, В•А |
100 |
| Собственный ток потребляемый от АБ, мА, не более |
40 |
| Защита от превышения выходного напряжения |
+ |
| Емкость АБ, А·ч |
17 |
| Емкость дополнительных АБ, А*ч |
34 (12В, 17Ач – 2шт.) устанавливаются в Бокс-12/34М4-Р (Бокс-12 исп.01) |
| Звуковой сигнализатор |
+ |
| Возможность отключения звука |
+ |
| Количество индикаторов |
4
«СЕТЬ», «ЗАРЯД», «12В», «БОКС» |
| Датчик вскрытия корпуса |
+ |
| Количество релейных выходов |
3 (оптореле) |
| Максимальное напряжение и ток коммутации |
80 В, 50 мА |
| Время технической готовности |
Не более 6 с, при совместной работе с Боксом не более 3 мин. |
| Диапазон рабочих температур |
от минус 10 до + 40°C |
| Относительная влажность |
до 90% при +25°C |
| Средний срок службы |
10 лет |
| Корпус |
Пластик IP30 |
| Габариты, мм |
230х320х110 |
| Масса без АБ, кг, не более |
1,5 |
| Подключение РИП (сечение проводов кв.мм) |
к сети |
0,75…2,5 |
| к нагрузке |
0,5…2,5 |
| к реле |
0,14…1 |
| к датчику вскрытия |
0,2…2,5 |
