Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и другого оборудования, требующего резервированного электропитания напряжением 12 В постоянного тока. Сертифицирован в соответствии с требованиями Технического регламента (ГОСТ Р 53325-2012) и Технических регламентов Таможенного союза.
Описание:

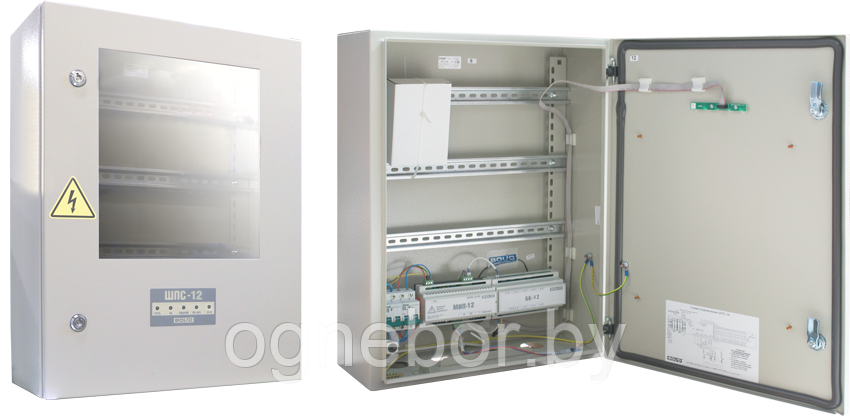

ШПС-12 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект МК-1 ШПС, поставляемый по отдельному заказу). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки).
- Внутри шкафа установлены:
- модуль источника питания "МИП-12" (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-12", который позволяет организовать:
- семь каналов питания приборов с индивидуальной защитой от перегрузки по току
- подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-12" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-12" (тип "С", 3 А)
- ШПС-12 исп.01 имеет прозрачное окно
- ШПС-12 исп.02 имеет степень защиты корпуса IP54
Характеристики:
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| |
ШПС-12 |
ШПС-12 исп.01 |
ШПС-12 исп.02 |
| Питание шкафа |
от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц |
| Номинальное выходное напряжение: |
при питании от сети |
(13,6±0,6) В |
| при питании от батарей |
(9,5…13,5) В |
| Номинальный суммарный ток нагрузки |
3 А |
| Общее количество выходов напряжением "12 В" для подключения приборов |
7 |
| Общее количество выходов "RS-485" для подключения приборов |
8 |
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более |
120 ВА |
| Максимальный ток по одному выходу "12 В" блока коммутации |
0,65 А |
| Габаритные размеры, не более |
650×500×220 мм |
| Масса шкафа (с аккумуляторными батареями), не более |
30 кг |
| Степень защиты, обеспечиваемая оболочкой |
IР41 |
IР41 |
IР54 |
| Возможность установки монтажного комплекта МК-1 |
есть |
нет |
есть |
