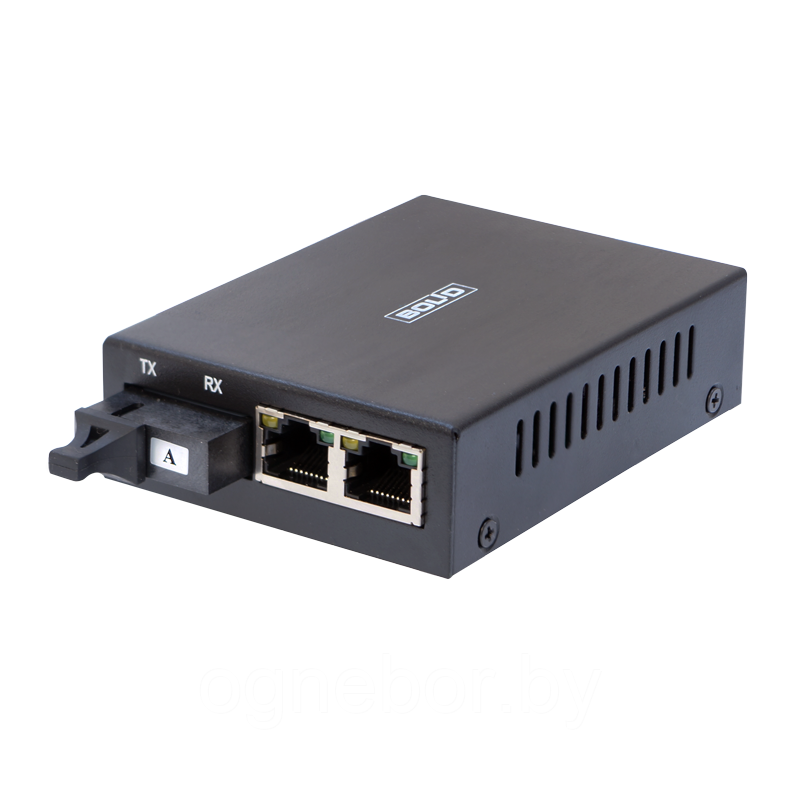

Предназначены для преобразования сигналов интерфейса Ethernet стандартов 10/100Base-T(X) в оптические сигналы стандартов 100Base-FX, либо 100Base-FX WDM и передачи их на расстояние до 40 км.
При использовании совместно с преобразователем интерфейсов "С2000-Ethernet" позволяют транслировать на расстояние до 40 км сигналы охранно-пожарных приборов "ИСО Орион".
- "Ethernet-FX-MM" предназначен для использования с многомодовым оптическим волокном. Длина оптической линии до 2 км, используются два волокна – одно для приема, второе для передачи
- "Ethernet-FX-SM40" предназначен для использования с одномодовым оптическим волокном. Длина оптической линии до 40 км, используются два волокна – одно для приема, второе для передачи
- "Ethernet-FX-SM40SA" и "Ethernet-FX-SM40SB" работают в паре и предназначены для использования с одномодовым оптическим волокном. Длина оптической линии до 40 км, прием и передача осуществляется по одному волокну на разных длинах волн
- Оснащены двумя портами Ethernet RJ-45 для удобства разветвления сети
- Не требуют настройки
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение питания |
5 В (адаптер 220 В – 5 В входит в комплект поставки)* |
| Ток потребления |
не более 0.8 А |
| Длина оптической линии: |
| Ethernet-FX-MM |
до 2 км |
| Ethernet-FX-SM40, Ethernet-FX-SM40SA, Ethernet-FX-SM40SB |
до 40 км |
| Совместимые оптические кабели: |
| Ethernet-FX-MM |
многомодовый 50/125 мкм |
| Ethernet-FX-SM40, Ethernet-FX-SM40SA, Ethernet-FX-SM40SB |
одномодовый 9/125 мкм |
| Тип оптического разъема |
SC/PC |
| Длина волны оптического излучения: |
| Ethernet-FX-MM, Ethernet-FX-SM40 |
1310 нм |
| Ethernet-FX-SM40SA |
1310 нм (передача), 1550 нм (прием) |
| Ethernet-FX-SM40SB |
1310 нм (прием), 1550 нм (передача) |
| Скорость передачи данных по Ethernet |
до 100 Мбит/с |
| Скорость соединения по Ethernet |
10/100 Мбит/с |
| Максимальная длина кабеля UTP (витая пара) |
100 м |
| Индикация |
индикатор PWR – состояние питания
по 2 индикатора на каждом разъеме Ethernet (LNK/ACT и скорость соединения)
2 индикатора состояния оптической линии (LNK/ACT и SD – наличие оптического сигнала) |
| Рабочий диапазон температур |
от минус 30 до +55 °C |
| Степень защиты |
IP20 |
| Габаритные размеры |
106x71x26 мм |
| Вес |
не более 0,2 кг |
* Для резервирования питания преобразователей рекомендуется использовать источники питания "РИП-12" или "РИП-24" с модулем
преобразователя "МП 24/5 В".
