"С2000-РПИ", "С2000-РПИ исп.01" предназначены для использования в составе системы "Орион" и трансляции данных интерфейса RS-232/RS-485 по радиоканалу.

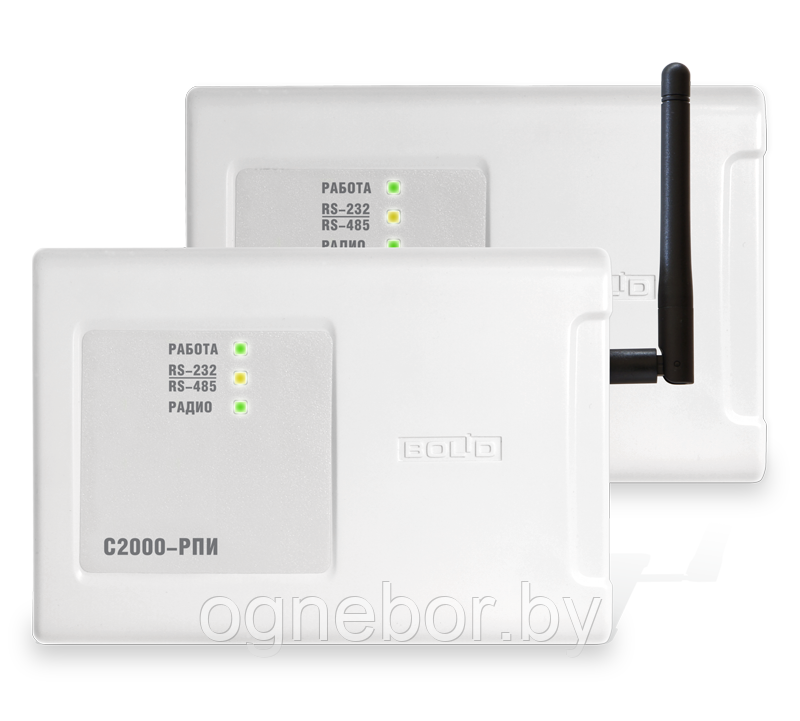

Радиоповторители отличаются конструктивным исполнением: "С2000-РПИ" выпускается с внешней антенной, "С2000-РПИ исп. 01" – со встроенной внутренней антенной.
Радиоканал формируется между двумя или более радиоповторителями "С2000-РПИ" или "С2000-РПИ исп.01".
- Организация передачи по радиоканалу сигналов ИСО "Орион" на участках:
- между ПК с АРМ "Орион Про" и приборами
- между ПК с АРМ "Орион Про" и пультом "С2000M"
- между пультом "С2000M" и приборами
- между приборами
- Организация радиоканала с различными топологиями:
- "точка-точка"
- "точка-многоточка"
- Режим оценки качества связи
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение питания |
от внешнего источника постоянного тока напряжение питания от 10,2 до 28,4 В |
| Ток потребления в дежурном режиме работы |
при напряжении питания 12 В – не более 60 мА;
при напряжении питания 24 В – не более 40 мА |
| Параметры работы интерфейсов RS-485/RS-232: |
| - скорость передачи |
9600 бит/с |
| - количество стартовых/стоповых бит |
1 |
| - без контроля чётности |
|
| - максимальная длина пакета |
93 байта |
| Параметры работы радиоканала: |
| - частотный диапазон |
2400…2483,5 MГц |
| - выходная мощность передатчика |
не более 10 или 100 мВт |
| - чувствительность приёмника |
не хуже минус 95 дБм |
| - количество частотных каналов |
16 |
| - дальность работы с аналогичным прибором (в пределах прямой видимости) |
на мощности 10 мВт: |
| "С2000-РПИ" |
до 200 м |
| "С2000-РПИ исп. 01" |
до 150 м |
| на мощности 100 мВт *: |
| "С2000-РПИ" |
до 600 м (со штатной антенной) |
| «С2000-РПИ исп. 01» |
до 350 м |
| - временная задержка сигнала при передаче пакетов между двумя РПИ в одном направлении |
не более 18 мс |
| - шифрование пересылаемых по радиоканалу данных |
по алгоритму AES128 |
| - максимальное количество аналогичных устройств РПИ в системе |
127 |
| Время готовности прибора к работе после включения питания |
3 c |
| Тип внешней антенны "С2000-РПИ" |
для Wi-Fi устройств, MO4-S, разъём типа RP-SMA (male) |
| Габаритные размеры |
156×107×36 мм |
| Степень защиты корпуса |
IP20 |
| Масса прибора |
не более 0,3 кг |
| Подключение к прибору |
клеммная колодка под винт, провод от 0,3 до 2 кв. мм сечением |
