Модуль контроля термокабеля центральный блок, аналоговый, до 3-х шлейфов через модули преобразователя, длина шлейфа до 3км, точность определения места сработки не более 3м, Выходы Пожар (один на шлейф) и Авария, световая и звуковая сигнализация.

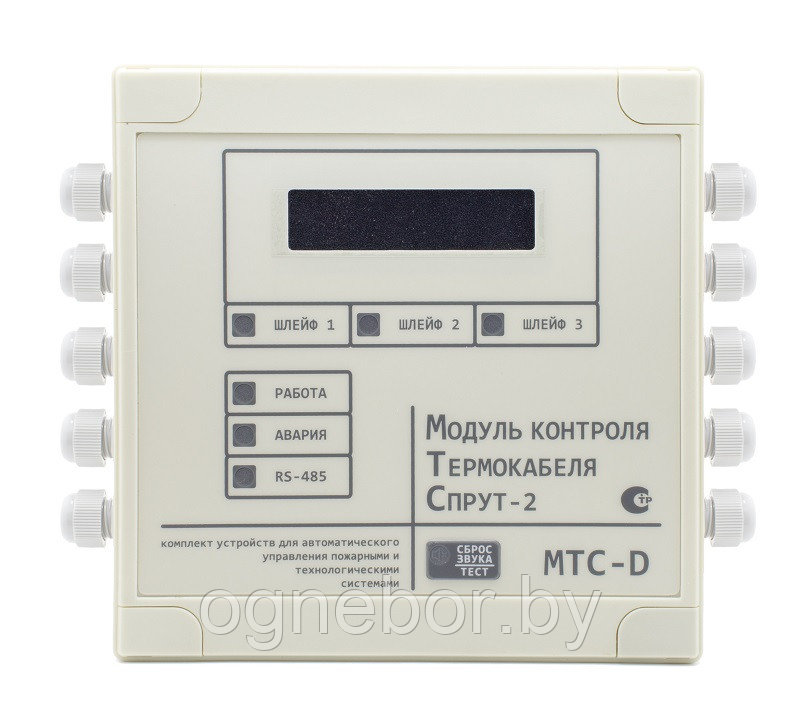

Аналоговый модуль контроля термокабеля МТС-D (Центральный блок)
МТС-D состоит из Центрального блока, обеспечивающего обработку, измерение и отображение информации о состоянии термокабелей, и выносных Модулей преобразователя, к которым непосредственно подключается термокабель. Т
Модуль МТС-D предназначен для контроля состояния извещателей пожарных линейных (термокабелей), индикации расстояния в метрах до места сработки термокабеля, и выдачи сигналов об их состоянии во внешние цепи.
Модуль МТС-D поддерживает следующие типы термокабелей:
- ГРИФ-термокабель (Эрвист) - рекомендуется,
- ИП104 (GTSW) (Спецприбор),
- PHSC (Protectowire),
- LHD (Thermocable)
- любой термокабель с удельным сопротивлением 0,05÷0,70 Ом/м
МТС-D обеспечивает высокую точность определения места возгорания:
- до 3 м для всех типов термокабеля
- до 1 м для ГРИФ-термокабеля
Технические характеристики
| Количество подключаемых модулей преобразователя |
До 3-х |
| Интерфейс
RS-485
|
Макс. кол-во в сети |
32 |
| Скорость обмена |
9600 бит/сек |
| Встроенный OLED дисплей |
+ |
| Программирование с клавиатуры |
+ |
| Световая сигнализация: |
Работа |
+ |
| Авария |
+ |
| Шлейф |
3 |
| RS-485 |
+ |
| Звук отключен |
+ |
| Встроенная звуковая сигнализация |
+ |
| Выходы |
Пожар*, «сухой перекидной контакт» |
3 |
| Авария*, «сухой перекидной контакт» |
1 |
| на внешний звуковой оповещатель |
Контроль на обрыв/КЗ |
| Контроль вскрытия |
+ |
| Электропитание 1 |
=11÷28,5В (≤2,5Вт) |
| Электропитание 2 |
=11÷28,5В (≤2,5Вт) |
| Вход контроля UPS |
+ |
| Диапазон рабочих температур |
от -20 до +55°C |
| Масса |
не более 0,5 кг |
| Габариты, мм (ШхВхГ) |
160х160х60 |
| Интерфейс МТС |
Топология |
Точка-точка |
| Электропитание преобразователей |
10 В |
| Сопротивление линии |
не более 150 Ом |
| Контроль исправности |
обрыв, КЗ |
| Скорость передачи данных |
2400 бит/сек |
| Средний срок службы |
не менее 10 лет |
| Допустимая относительная влажность |
до 93% при 40°C |
| Степень защиты оболочкой |
IP65 |
| Климатическое исполнение |
УХЛ 3.1. |
