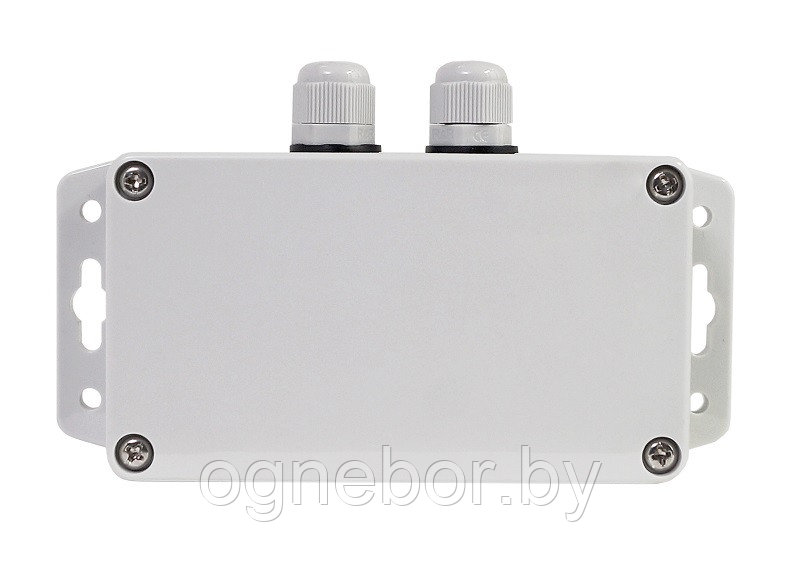

Модуль Преобразователя, выносной модуль для подключения термокабеля к МТС-D, не требует настройки и отдельного питания, до 3-х модулей на центральный блок.
Аналоговый модуль контроля термокабеля МТС-D (Модуль преобразователя)
МТС-D состоит из Центрального блока, обеспечивающего обработку, измерение и отображение информации о состоянии термокабелей, и выносных Модулей преобразователя, к которым непосредственно подключается термокабель. Т
Модуль МТС-D предназначен для контроля состояния извещателей пожарных линейных (термокабелей), индикации расстояния в метрах до места сработки термокабеля, и выдачи сигналов об их состоянии во внешние цепи.
Модуль МТС-D поддерживает следующие типы термокабелей:
- ГРИФ-термокабель (Эрвист) - рекомендуется,
- ИП104 (GTSW) (Спецприбор),
- PHSC (Protectowire),
- LHD (Thermocable)
- любой термокабель с удельным сопротивлением 0,05÷0,70 Ом/м
МТС-D обеспечивает высокую точность определения места возгорания:
- до 3 м для всех типов термокабеля
- до 1 м для ГРИФ-термокабеля
Технические характеристики
| Длина термошлейфа |
1÷3000 м |
| Допустимое удельное сопротивление термокабеля |
0,17÷0,70 Ом/м |
| Контроль исправности термошлейфа |
на обрыв |
| Точность определения сработки |
не более 3 м
не более 1 м для ГРИФ-термокабеля |
| Напряжение в термошлейфе, не более |
3,3 В |
| Диапазон рабочих температур |
от -40 до +55°C |
| Масса |
не более 0,2 кг |
| Габариты, мм (ШхВхГ) |
145х66х40 |
