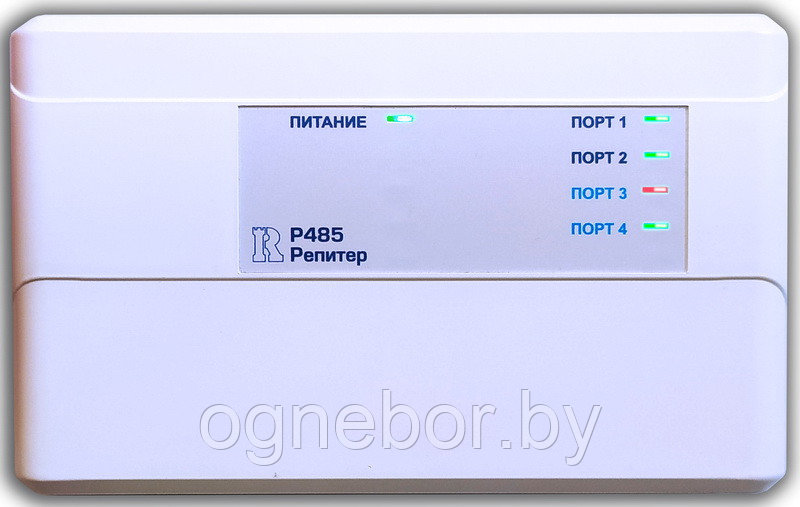

Репитер Р485 - устройство, обеспечивающее сегментированную защиту кольцевой линий связи между ППУ и АБКУ-4 от коротких замыканий.
Особенности
- Гальваническая развязка портов до 2,5кВ;
- Монтаж как на вертикальную поверхность, так и на DIN-рейк;
- Индикация передачи данных и неисправности в линиях.
|
Характеристика
|
Значение
|
|
Общее количество портов RS485
|
4
|
|
Количество гальвано развязанных портов (3-ий и 4-ый)
|
2
|
|
Максимальное напряжение изоляции гальвано развязанных портов, В
(при воздействии не более 1 мин)
|
2500
|
|
Максимальное количество АБКУ-4, подключаемых к одному порту
|
16
|
|
Максимальное количество Р485 в ОЛС
|
16
|
|
Скорость ретрансляции данных между ППУ и АБКУ-4, бит/с
|
115200
|
|
Максимальная длина линии связи между репитерами, м
|
200
|
|
Напряжение питания, В
|
10-28
|
|
Максимальный ток потребления во всех режимах, мА
(при напряжении питания 12 В)
|
100
|
|
Максимальный ток потребления во всех режимах, мА
(при напряжении питания 24 В)
|
50
|
|
Габаритные размеры корпуса, мм
|
180x110x30
|
|
Диапазон температур (при отсутствии конденсации), °С
|
от -40 до +40
|
|
Степень защиты корпуса
|
IP 41
|
