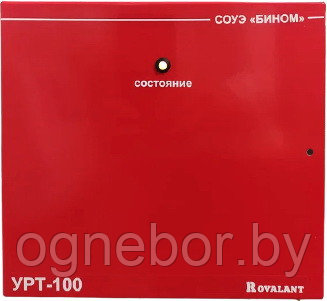

Усилитель ретрансляционный УРТ-100 предназначен для усиления аудиосигнала, транслируемого АБКУ-4, и его ретрансляции на речевые оповещатели с трансформаторным входом.
Особенности
- Подключение до пяти УРТ-100 к одному выходу управлению АБКУ-4;
- Выходная мощность 100Вт;
- Контроль линии речевых оповещателей на обрыв и короткое замыкание.
|
Характеристика
|
Значение
|
|
Количество защищаемых зон
|
1
|
|
Максимальное количество УРТ-100 на один выход управления АБКУ-4
|
5
|
|
Напряжение питания:
– от основного источника питания постоянного тока, В
– от резервного источника питания постоянного тока, В
|
22,1-28,6
22,1-28,6
|
|
Максимальный ток потребления от ИБП в дежурном режиме (без учета внешних подключений), А, не более
|
0,08
|
|
Максимальный ток потребления от ИБП в режиме ретрансляции (без учета внешних подключений), А, не более
|
0,1
|
|
Максимальный ток потребления от ИБП при ретрансляции (с произвольной нагрузкой), А, не более
|
Imax=0,1+P*0,05,
где P – суммарная мощность подключенных к УРТ-100 оповещателей, Вт
|
|
Номинальное среднеквадратичное значение уровня входного сигнала, В
|
3
|
|
Максимальный уровень входного сигнала, В
|
5
|
|
Номинальное среднеквадратичное значение уровня выходного сигнала, В
|
70
|
|
Максимальный уровень выходного сигнала, В
|
100
|
|
Максимальная долговременная выходная мощность, Вт
|
100
|
|
Эффективный диапазон частот, Гц
|
40−16000
|
|
Неравномерность АЧХ в диапазоне эффективного диапазона частот, не более, Дб
|
6
|
|
Коэффицииент нелинейных искажений в нормальных условиях, %
|
0,5
|
|
Диапазон температур (при отсутствии конденсации), °С
|
от +5 до +40
|
|
Степень защиты корпуса
|
IP 41
|
|
Габаритные размеры корпуса, мм
|
205х190х77
|
