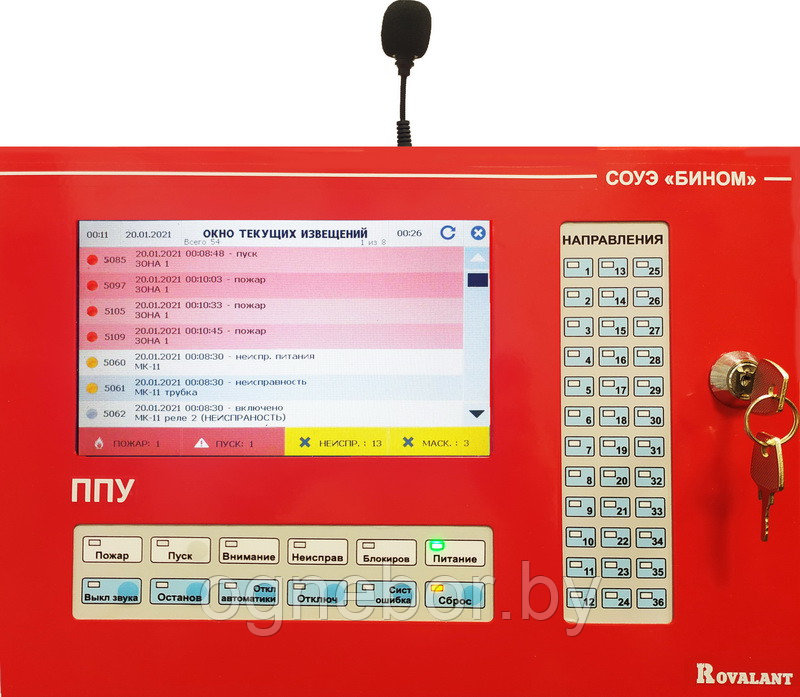

Прибор управления пожарный ППУ «Бином» предназначен для контроля состояния и передачи команд управления адресным блокам коммутации и управления АБКУ-4, отображения состояния системы на встроенных органах индикации, ввода команд управления через встроенные органы управления, кодирование и ретрансляцию на АБКУ-4 аудиосигнала со встроенного микрофона и входа подключения внешнего источника звука, трубки переговорной выносной ТПВ-1, формирование сигналов о пожаре, пуске, неисправностях, выдачу сигналов о состоянии системы на внешние устройства.
Особенности
- Сенсорная 7`` LCD панель управления;
- Контроль и управление до 32 независимыми зонами оповещения;
- Подключение до 16-ти АБКУ-4 к одному ППУ;
- Прием и передача аудиосигналов от АБКУ-4 в оцифрованном виде по кольцевому интерфейсу RS485;
- Подключение трубки переговорной ТПВ-1;
- Линейный вход для трансляции с внешнего источника звука.
|
Характеристика
|
Значение
|
|
Максимальное количество защищаемых зон (направлений оповещения с индивидуальной световой и текстовой индикацией).
|
32
|
|
Максимальное количество контролируемых независимых выходов управления ТСО и усилителями ретрансляционными
|
64
|
|
Максимальное количество контролируемых АБКУ-4
|
16
|
|
Напряжение питания:
– от основного источника питания постоянного тока, В
– от резервного источника питания постоянного тока, В
|
22,1-28,6
22,1-28,6
|
|
Максимальный ток потребления в дежурном режиме, мА, не более
|
60
|
|
Максимальный ток потребления в режиме «пожар/тревога» мА, не более
|
120
|
|
Количество встроенных релейных выходов
|
2
|
|
Характеристики встроенных релейных выходов (по постоянному току)
|
12 В/ 2А
24 В/ 1А
|
|
Тип интерфейса связи с ПЦН – магистральная линия связи (далее - МЛС)
|
RS485
|
|
Наличие гальванической изоляции МЛС
|
+
|
|
Тип интерфейса связи с АБКУ-4 - кольцевая объектовая линия связи ОЛС
|
RS485
|
|
Наличие гальванической изоляции ОЛС
|
+
|
|
Максимальная длина кольцевой ОЛС без использования репитеров (усилителей сигнала), м
|
800
|
|
Максимальная длина отрезков ОЛС между репитерами, м
|
200
|
|
Максимальная длина ОЛС с использованием репитеров, м
|
3400
|
|
Диапазон температур (при отсутствии конденсации), °С
|
от +5 до +40
|
|
Степень защиты корпуса
|
IP 41
|
|
Габаритные размеры корпуса, мм
|
300х205х50
|
