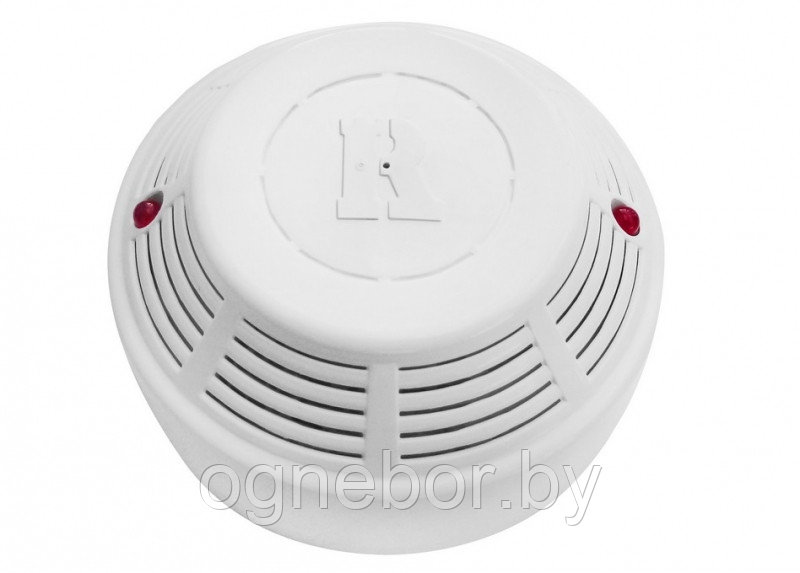

Извещатель пожарный тепловой адресный ИП-101-5-B «RF05-Т» предназначен для обнаружения возгорания, сопровождающегося повышением температуры окружающей среды, и передачи информации о своем состоянии по протоколу XP777 приборам приемно-контрольным и управления.
Температура окружающей среды определяется встроенным в извещатель терморезистором.
Извещатель оборудован двумя светодиодными индикаторами, предназначенными для индикации состояния работоспособности извещателя и перехода его в состояние «пожар».
Извещатель подключается в адресный кольцевой шлейф XP777 к модулю адресного шлейфа МАШ-XP777 или МАШ-XP777(К), которые обеспечивают питание и информационный обмен с извещателем.
Для изоляции участков шлейфа адресного от коротких замыканий совместно с извещателем применяется изолятор коротких замыканий RF05-И из расчета не более 8 извещателей без изоляторов между извещателями с изоляторами (или извещателями другого типа, имеющими встроенные изоляторы).
| Характеристика |
Значение |
|
Протокол обмена данными по адресному шлейфу (далее - ША)
|
XP777
|
|
Предустановленный порог срабатывания, ºС
|
70
|
|
Диапазон срабатывания, настраиваемый, ºС
|
40-90
|
|
Инерционность срабатывания, не более, с
|
5
|
|
Напряжение питания от ША XP777, В
|
12-28
|
|
Максимальный ток потребления от ША в дежурном режиме, не более, мА
|
0,1
|
|
Максимальный ток потребления от ША в режиме «Пожар», не более, мА
|
1
|
|
Габаритные размеры корпуса, мм
|
d85х45
|
|
Диапазон температур (при отсутствии конденсации), °С
|
от −10 до +55 |
