НАЗНАЧЕНИЕ:

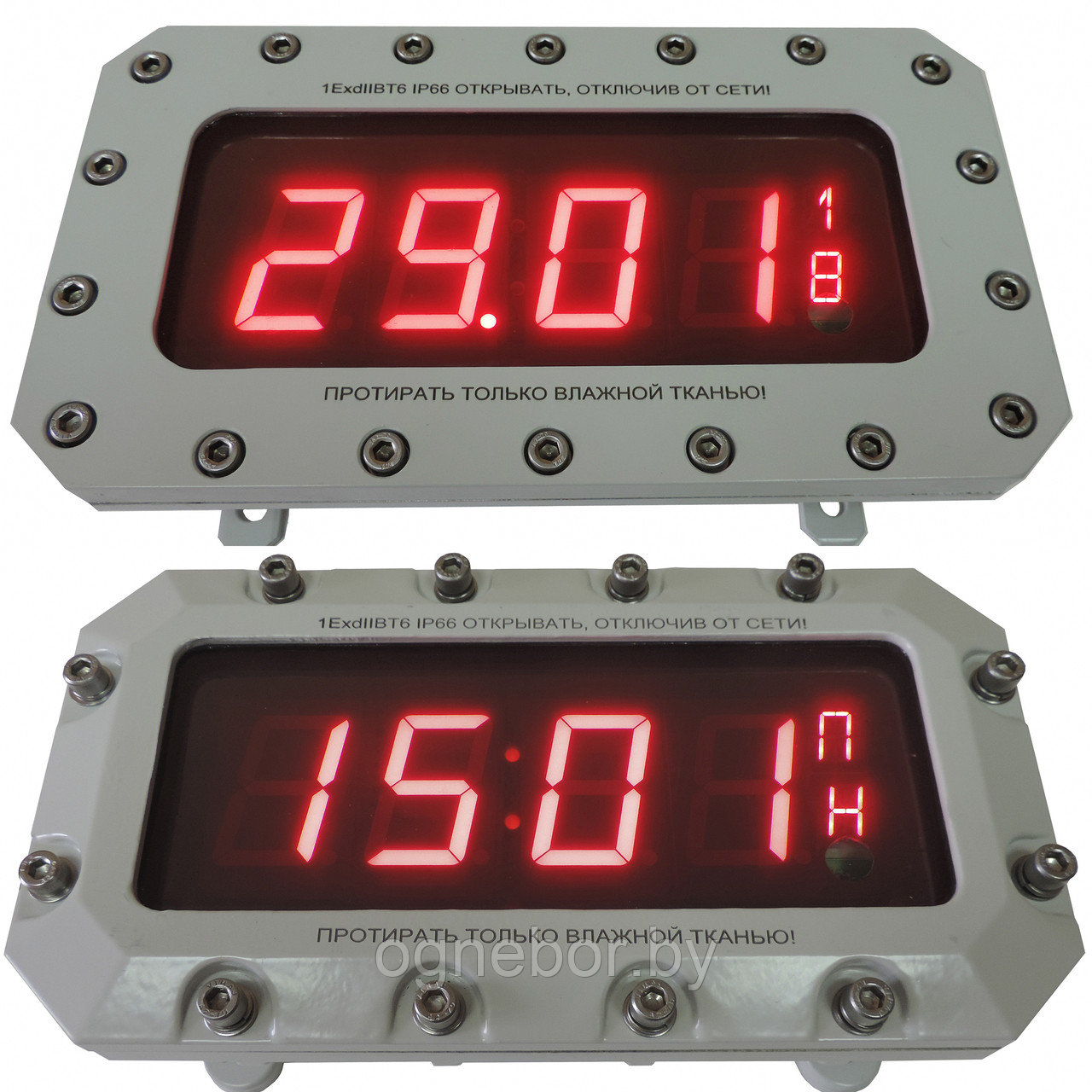

Табло взрывозащищённые модели Часы-Ех предназначены для индикации текущего времени, даты и температуры в помещениях и на открытых площадках, где возможно присутствие взрывоопасных смесей.
Табло Часы-Ех могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1, ГОСТ IEC 60079-14. Часы-Ех-РВ могут применяться в шахтах (рудниках) и в их наземных строениях опасных по рудничному газу (метану) и горючей пыли.
Электрическая схема часов содержит контроллер со встроенными часами реального времени и элементом питания для обеспечения хода часов при отсутствии внешнего питания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Наименование |
Значение |
| Маркировка взрывозащиты |
1Ех db IIВ Т6 Gb
в рудничном исполнении – РВ Ex db I Mb/1Ex db IIB T6 Gb |
| Температура эксплуатации |
от минус 70 до плюс 85°С |
Степень защиты Табло
по ГОСТ 14254 |
ΙР 66 |
| Материал корпуса |
Алюминиевый сплав АК7.
Коррозионностойкая сталь 12Х18Н10Т |
| Масса |
В корпусе из стали – 13,5кг.
В корпусе из алюминиевого сплава – 6,5кг |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
1 – тип прибора (Часы-Ех)
2 – РВ (шифр для изделий в рудничном взрывозащищенном исполнении)
3 – Напряжение питания:
– 24 – напряжение в диапазоне от 10 до 30 В постоянного тока
– 220 – напряжение в диапазоне от 90 до 250 В переменного тока или от 120 до 250В постоянного тока
4 – материал корпуса:
– Н – коррозионностойкая сталь
– А – алюминиевый сплав (для моделей с шифром РВ не применяется)
5- тип штуцера кабельного ввода (резьбовой заглушки):
– Т (или Т-G3/4) – под прокладку кабеля в трубе, резьба на штуцере G3/4-B
– Т-G1/2 – под прокладку кабеля в трубе, резьба на штуцере G1/2-B (используется для кабелей диаметром до 12 мм)
– К – для открытой прокладки кабеля
– Б – под бронированный кабель
БСЗ – 14 -под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 8 до 14 мм
БСЗ – 18 -под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 14 до 18 мм
МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15
МG3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20)
М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5
М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5
З-М20* – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5
З-М25* – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5
З-М27* – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М27х2
Примечание* – при необходимости поставки прибора с разными кабельными вводами обозначение писать через плюс, например: К+Б, М25+З-М25 или Т+БСЗ-14.
6 – диаметр подключаемых кабелей:
– без обозначения – от 8 до 14 мм
– 18 – от 14 до 18 мм (кроме БСЗ)
