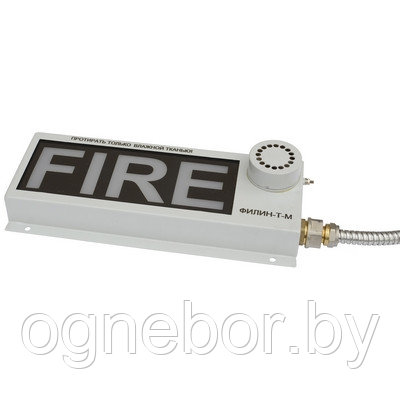

Табло моделей ФИЛИН-Т-М и ФИЛИН-Т-Б соответствуют ТУ 26.30.50-129-12150638-2017 и предназначены для подачи световых текстовых и звуковых тревожных сигналов в системах охранной и пожарной сигнализации при совместной работе с приёмо-контрольными устройствами. Табло ФИЛИН-Т-Б отличается бóльшим размером экрана.
Табло с индексом У отличаются наличием сигнала управления по отдельному проводу, модуляцией звучания и логикой работы – см. таблица 2. Табло могут быть применены во взрывоопасных зонах 1 и 2 классов.
Тревожный световой сигнал контрастно различим при его (Табло) освещённости до 500лк в телесном угле 90° с расстояния 15 метров.
Частота мигания тревожного светового сигнала от 0,5 до 5Гц
Значение уровня звукового давления светозвуковых Табло на расстоянии (1,00±0,05) мвдоль его оси излучателя составляет не менее, 105 дБ
Продолжительность непрерывной работы в режиме тревожного сигнала, не более:
– для светозвуковых табло 180 минут
– для световых табло 72 часа
Степень защиты Табло от воды и пыли IP66/IP67
Корпус табло изготовлен из металла, покрытого краской серого цвета.
Кабель питания в металлорукаве (или бронированный) выведен из корпуса
Способ крепления – на стене или на потолке (при использовании дополнительного комплекта монтажных частей).
Длина кабеля (по умолчанию) 1,5м по заказу от 2,0 до 10,0 с шагом 0,5м
Схема включения двухпроводная (по умолчанию) или четырехпроводная.
Текст надписи или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы), цвет фона (контрастный цвет) определяются заказчиком (например, «ПОЖАР», или «ГАЗ, УХОДИ»). Рекомендуемое число букв в надписи – не более 20, рекомендуемое количество строчек в надписи – одна или две.Возможные цвета свечения надписи – красный (К), синий (С), зелёный (З), жёлтый (Ж).Возможные цвета фона – чёрный (Ч), красный (К), синий (С), зелёный (З), жёлтый (Ж), белый (Б)
Логика работы табло с индексом У (Филин-Т-МУ, Филин-Т-БУ)
По заказу поставляется комплект монтажных частей для установки табло на потолке
Примеры обозначения при заказе:
1. Табло светозвуковое взрывозащищённое, размер надписи 240 х 90мм, питание постоянным напряжением в диапазоне от 10,8 до 28В, длина кабеля в металлорукаве – 1,5м, цвет свечения надписи – красный, цвет фона – чёрный, текст надписи – ПОЖАР, с контролем цепи питания обратным напряжением (ОК), схема включения – четырехпроводная.
ФИЛИН-Т-М-12-М-К/Ч–ПОЖАР-ОК-четырехпроводная ТУ 26.30.50-129-12150638-2017
2. Табло световое взрывозащищённое, размер надписи 380х140 мм, питание – 220В, 50Гц, длина бронированного кабеля – 10м, цвет свечения надписи – красный, цвет фона – чёрный, текст надписи – ПОЖАР
ФИЛИН-Т- Б-220-БЗ- Б-10м- К/Ч – ПОЖАР ТУ 26.30.50-129-12150638-2017
3. Табло светозвуковое взрывозащищённое с дополнительным сигналом управления Филин-Т-МУ, размер надписи 240 х 90мм, питание постоянным напряжением в диапазоне от 10,8 до 28В, длина кабеля в металлорукаве – 1,5м, цвет свечения надписи– красный, цвет фона – чёрный, текст надписи- ПОЖАР, резистор оконечной цепи – 1,6 кОм.
ФИЛИН-Т-МУ-12-М- К/Ч–ПОЖАР- 1,6 кОм ТУ 26.30.50-129-12150638-2017
4.Табло световое взрывозащищённое с дополнительным сигналом управления Филин-Т-БУ, размер надписи 380х140мм, питание-220В, 50Гц, длина бронированного кабеля -10м, цвет свечения надписи – красный, цвет фона–чёрный, текст надписи – ПОЖАР
ФИЛИН-Т- БУ-220-БЗ- Б-10м- К/Ч – ПОЖАР ТУ 26.30.50-129-12150638-2017
Рис. 1 – Электрические схемы подключения табло Филин-Т-М и Филин-Т-Б
а) Филин-Т-М-12, Филин-Т-Б-12 (все модели, кроме моделей с индексом У);
б) Филин-Т-М-12-ОК, Филин-Т-Б-12-ОК с оконечной цепью (все модели, кроме моделей с индексом У). Резистор оконечной цепи 3,3 кОм ±20% мощностью 0,25 Вт, диод оконечной цепи 1N4007. По заказу может быть поставлен другой резистор.
в) Филин-Т-М-220 и Филин-Т-Б-220 (все модели, кроме моделей с индексом У)
На рисунках 1г – 1е показаны схемы подключения табло по четырёхпроводной схеме.
Табло с четырёхпроводной схемой подключения поставляются по отдельному заказу, дополнительные провода могут быть применены для проверки линии связи.
К – контакт реле релейного модуля (пульта) для подачи сигнала управления.
Рис. 2 – Электрические схемы подключения табло Филин-Т-МУ и Филин-Т-БУ
а) Филин-Т-МУ-12, Филин-Т-БУ-12 (все модели); Резистор оконечной цепи 3,3 кОм ±20% мощностью 0,25 Вт, диод оконечной цепи 1N4007. По заказу может быть поставлен другой резистор. Оконечная цепь устанавливается для проверки линии связи обратным напряжением.
б) Филин-Т-МУ-220 и Филин-Т-БУ-220 (все модели).
Рис. 3 – Внешний вид, габаритные и присоединительные размеры Филин-Т-М и Филин-Т-Б.
Примечание- В моделях без звукового сигнала отсутствует корпус звукового пьезоизлучателя
Основные атрибуты | |
---|---|
Производитель | Эталон |
Страна производитель | Россия |
