Описание

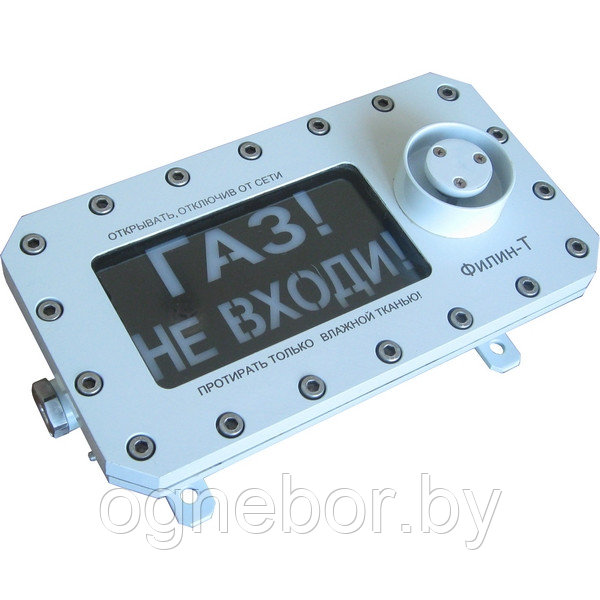

Модель ФИЛИН-Т предназначена для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.
Тревожный световой сигнал Табло ФИЛИН–Т контрастно различим при его освещённости (Табло) до 1000лк в телесном угле 90° с расстояния 15 метров.
Текст надписи или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы), цвет фона (контрастный цвет) определяются заказчиком (например, «ПОЖАР», или «ГАЗ!УХОДИ», или пиктограмма «→»).
Рекомендуемое число букв в надписи – не более 20, рекомендуемое количество строчек в надписи – одна или две, рекомендуемый цвет фона – чёрный (не просвечивает).
Табло имеют два симметрично расположенных кабельных ввода, любой из которых может быть заглушен.
* По заказу выпускается специальная модель табло Филин-Т с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.Табло могут поставляться без кабельных вводов, вместо ввода устанавливается заглушка с резьбой М27х2, либо с резьбой М25х1,5а
При записи табло в технической документации и при заказе необходимо указать:
1 – тип табло ФИЛИН-Т;
2 – МР – дополнительный шифр приёмки для поставки изделий под техническим надзором Российского Морского Регистра Судоходства,
3 – напряжение питания табло:
– 12 – постоянное напряжение в диапазоне от 10,8 до 28 В;
– 220 – переменное напряжение 220 В частотой 50Гц,
– 220-Х – переменное напряжение 220 В частотой 50Гц при температуре эксплуатации от минус 60 до 70 °С.
4 – материал корпуса табло:
– Н – коррозионностойкая сталь;
– А – алюминиевый сплав;
5 – тип штуцера (резьбовой заглушки):
– Т – G¾ – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В, диаметр наружной изоляции кабеля 8 – 14мм;
– Т – G½ – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, (используется для кабелей диаметром от 8 до 10 мм);
– К – под кабель для открытой прокладки с диаметром наружной изоляции 8–14мм;;
– Б – под бронированный кабель с диаметром наружной изоляции под броней 8–14мм;
– БЗС – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода;
– МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель ВМ15 (РКН15, МВ(РКн)15*;
– МG3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель ВМ20 (РКН20, МВ(РКн)20)*;
– М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5;
– М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель Герда-СГ-Н-М25х1,5;
* Соединитель поставляется по отдельному заказу.
– ЕхЗУ-25 – резьбовая заглушка вместо кабельного ввода, резьба на корпусе (или вводной коробке) М25х1,5;
– ЕхЗУ-27 – резьбовая заглушка вместо кабельного ввода, резьба на корпусе (или вводной коробке) М27х2;
В комплект каждого кабельного ввода входят заглушка и резиновые уплотнения для кабеля диаметрами 6 – 8,8 – 10, 10 – 12 и 12 – 14мм.
6 – Диаметр подключаемых кабелей
– без обозначения – от 6-14мм;
– «18» – от 14-18мм.
7 – цвет свечения надписи/ цвет фона:
К – красный,Ж- желтый, З- зеленый, С- синий, Ч- чёрный (только фон), Б- белый (только фон);например, К/Ч (цвет свечения – красный, цвет фона – чёрный)
8 – текст надписи, например “ПОЖАР”, или “ГАЗ! УХОДИ!”, или знак (пиктограмма); при заказе пиктограммы заказчик должен представить её рисунок или эскиз;
9 – обозначение технических условий.
