Назначение

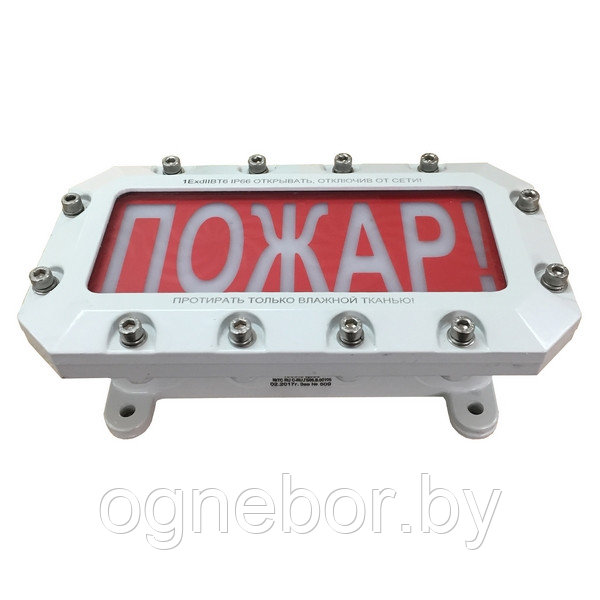

Табло модели ТСВ-1 предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой или знаковой тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами.
Тревожный световой сигнал Табло контрастно различим при его освещённости (Табло) до 2500 лк в телесном угле 90° с расстояния 15 метров.
Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, «ПОЖАР» или «ГАЗ, УХОДИ»)
Технические характеристики
Табло модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации:
- мигание с частотой 0,5 – 5,0Гц пр подаче постоянного напряжения питания;
- мигание с частотой напряжения питания;
- мигание с частотой 0-10Гц от внешнего управляющего сигнала напряжением (5 – 24) В, поданному по третьему проводу.
Табло выпускается под техническим наблюдением Российского Морского Регистра судоходства. Табло поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).
В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 6 – 8, 8 – 10, 10 – 12 и 12 – 14мм. Табло имеют два симметрично расположенных кабельных ввода, любой из которых может быть заглушен.
* По заказу выпускается специальная модель светового табло ТСВ-1 с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18. Табло могут поставляться с резьбовыми заглушками с резьбой М27х2 или М 25х1,5.
Пример записи обозначения при заказе и в другой документации:
1 – тип прибора:
ТСВ-1 – для эксплуатации в диапазоне температур от минус 60 до плюс 70°С
ТСВ-1Р – для эксплуатации в диапазоне температур от минус 60 до плюс 85°С
ТСВ-1С – для эксплуатации в диапазоне температур от минус 60 до плюс 70°С в условиях повышенной освещённости
ТСВ-1Х – для эксплуатации в диапазоне температур от минус 60 до плюс 70°С
ТСВ-1-RGB – табло с функцией «бегущая строка» или двустрочной статической надписью, с многоцветными светодиодами для эксплуатации в диапазоне температур от минус 60 до плюс 70°С
2 – МР – дополнительный шифр приёмки для поставки изделий под техническим надзором Российского Морского Регистра Судоходства (для ТСВ-1-RGB не применяется)
3 – СН – дополнительный индекс (скрытая надпись – при отсутствии питания текстовое сообщение визуально не воспринимается) – кроме ТСВ-1С и моделей с МР и RGB
4 – напряжение питания:
12 - напряжение в диапазоне от 10 до 26В постоянного тока (для ТСВ-1-RGB не применяется)
220 - напряжение в диапазоне от 90 до 250В переменного тока или от 120 до 250В постоянного тока
5 – материал корпуса:
Н - коррозионностойкая сталь
А - алюминиевый сплав
С - углеродистая качественная конструкционная сталь
6 – тип штуцера кабельного ввода (резьбовой заглушки):
- Т (или Т-G3/4) – под прокладку кабеля в трубе, резьба на штуцере G3/4-B
- Т-G1/2 – под прокладку кабеля в трубе, резьба на штуцере G1/2-B (используется для кабелей диаметром до 12 мм)
- К – для открытой прокладки кабеля;
- Б – под бронированный кабель
БСЗ–14 – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 8 до 14 мм
БСЗ–18 – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 14 до 18 мм
МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15)
МG3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20)
М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5
М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5
З-М20 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5
З-М25 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5
З-М27 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М27х2
Примечание – при необходимости поставки табло с разными кабельными вводами и/или заглушками обозначение писать через плюс. Например, К+Б, М25+З-М25 или Т+БСЗ-14
7 – цвет свечения надписи / цвет фона:
К – красный, З – зеленый, Ж – желтый, С – синий, Б – белый, Ч – чёрный (только фон).
Для табло, применяемых в качестве светильника аварийного или эвакуационного освещения цвет свечения белый, фон не указывается. Например, К/Ч (цвет свечения – красный, цвет фона – чёрный) или Ж/Ч (цвет свечения – жёлтый, цвет фона – чёрный).
Для табло в качестве светильника** цвет свечения белый (не указывается).
Для ТСВ-1-RGB фон определяется подсветкой.
8 – диаметр подключаемых кабелей:
- без обозначения – от 8 до 14мм
- 18 – от 14 до 18мм
9 – текст надписи, например, “ПОЖАР” или “ГАЗ! УХОДИ!” или без надписи для применения в качестве светильника** аварийного или эвакуационного освещения
Примечания:
1. Вместо белого фона может быть применён светло-серый фон.
2. Необходимость поставки без аккумуляторных табло в исполнении для тупикового монтажа (с несъемной заглушкой с одной стороны) оговаривается отдельно.
3. ** В качестве аварийного или эвакуационного светильника централизованного питания постоянного действия применяются модели ТСВ-1, ТСВ-1Р со свечением белого цвета.
