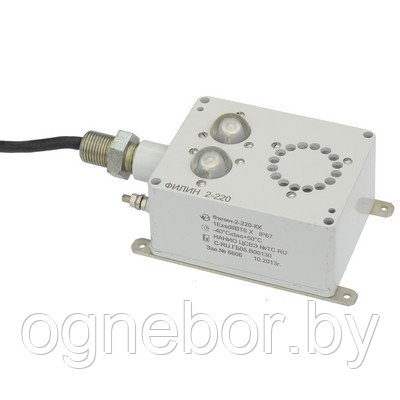

Филин–1–Охр и Филин–2–Охр. Оповещатели светозвуковые взрывозащищенные охранные

Филин–1–Охр и Филин–2–Охр. Оповещатели светозвуковые взрывозащищенные охранные

  • В наличии

Цену уточняйте

+375 (44) 750-19-04
Отдел продаж
  • +375 (33) 344-32-73
    Отдел продаж
  • +375 (17) 276-52-10
    Факс
Описание
Характеристики

Описание

Оповещатели светозвуковые взрывозащищенные ФИЛИН-1-Охр и ФИЛИН-2-Охр соответствуют ТУ 26.30.50-129-12150638-2017 и предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых и звуковых сигналов тревожной сигнализации) в системах охранной и пожарной сигнализации при совместной работе с приемно-контрольными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов.

Оповещатели ФИЛИН-1-Охр и ФИЛИН-2-Охр отличаются от оповещателей ФИЛИН-1 и ФИЛИН-2 другой логикой работы управления световыми и звуковым сигналами от двух разных источников питания, а также частотой, модулирующей звуковой сигнал.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Световой сигнал Оповещателей имеет свечение контрастно различимое при освещённости до 500 лк в телесном угле обзора до 180°

Свечение Оповещателей ФИЛИН -1-Охр – одноцветное, основной цвет – красный (К); возможна поставка свечения другого цвета из ряда – белый (Б), зелёный (З) синий (С) или жёлтый (Ж).

Свечение Оповещателей ФИЛИН -2-Охр – одноцветное или двухцветное; выбор цветов – тот, же, обозначение – КК или БС (например).

Несущая частота звукового сигнала Оповещателей находится в диапазоне частот от 1500 до 3000Гц. Значение уровня звукового сигнала Оповещателей на расстоянии (1,00±0,05) м вдоль оси излучателя при номинальном напряжении электропитания составляет не менее 105 дБ.

Примечание – Звуковой сигнал Оповещателей ФИЛИН-1-Охр и ФИЛИН-2-Охр по частоте модулирующего сигнала отличается от звукового сигнала Оповещателей ФИЛИН-1 и ФИЛИН-2.

Оповещатели модели ФИЛИН -1-Охр и ФИЛИН -2-Охр работают от источника постоянного тока напряжением от 10,8 до 28,0 В, номинальное напряжение питания 12 В.

Потребляемая мощность, Вт, не более 9,0

Ток потребления светового сигнала при номинальном напряжении питания, А не более 0,2

Ток потребления звукового сигнала при номинальном напряжении питания, А не более 0,4 (в момент включения – до 0,7 А в течение 0,5 с)

Время работы в режиме подачи тревожной сигнализации, минут, не более 30

Маркировка взрывозащиты:
Для ФИЛИН–1–Охр и ФИЛИН–2–Охр (со звуковым сигналом)…………………..1Ех ma d IIВ Т6 Gb Х
Для ФИЛИН –2–Охр (без звукового сигнала)…………………………………………1Ех ma IIВ Т6 Gb Х

Степень защиты…………………………………………………………………………………..IP66/ IP67

Общий вид и габаритные размеры Оповещателей приведены на рисунках 1 и 2.

Оповещатели могут эксплуатироваться в диапазоне температуры от минус 60 до плюс 70°С Оповещатели в стандартной комплектации поставляются с кабелем длиной L=1,5 м и кабельным вводом для трубной прокладки кабеля с присоединительной резьбой G ½.

Количество жил кабеля – 4, сечение жил кабеля – 0,75мм2, внешний диаметр кабеля – 10мм. Возможна поставка приборов с кабелем другой длины по заказу, но не более 10 метров.

Возможна поставка кабельного ввода с присоединительной резьбой G ¾.

Масса Оповещателя не более 1,0 кг

Режимы и логика работы Оповещателя ФИЛИН-1-Охр:

- нет напряжения питания – нет световых и звуковых сигналов (режим «Снят с охраны»);

- подача постоянного напряжения питания Uпит1 – постоянное свечение светодиода (режим «Охрана»);

- подача прерывистого напряжения питания Uпит1 с частотой 0,5…2,0 Гц – мигание светодиода с частотой 0,5…2,0 Гц (режим «Внимание» или «Тревога»);

- подача постоянного напряжения питания Uпит2 – включение звукового сигнала (режим «Тревога»);

Режимы и логика работы Оповещателя ФИЛИН-2-12-Охр:

- нет напряжения питания – нет световых и звуковых сигналов (режим «Снят с охраны»);

- подача постоянного напряжения питания Uпит1 – постоянное свечение первого светодиода (режим «Охрана»);

- подача прерывистого напряжения питания Uпит1 с частотой 0,5…2,0 Гц – мигание первого светодиода с частотой 0,5…2,0 Гц (режим «Внимание» или «Тревога»);

- подача постоянного напряжения питания Uпит2 – мигание второго светодиода с частотой 0,5…2,0Гц и включение звукового сигнала (режим «Пожар» или «Тревога»);



Обозначение при заказе:


1 – тип прибора (ФИЛИН-1-Охр или ФИЛИН-2-Охр);

2 – дополнительный шифр приёмки (только для МР);

3 – тип штуцера кабельного ввода:

   – без обозначения – Т– G ½
   – Т–G ¾ – для прокладки кабеля в трубе с присоединительной резьбой G3/4-B.
   – Б – для прокладки бронированного кабеля МКЭКШвнг(А)-хл 1х2х1 для Филин-1 или Филин-2) или МКЭКШвнг(А)-хл 2х2х1 (для Филин-1-12-Охр и Филин-2-12 Охр) или другие модели кабеля по согласованию.
   – MG1/2 – под прокладку кабеля в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15).
   – MG3/4 – под прокладку кабеля в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20).
   – M20 – под прокладку в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5.
Примечание: для всех моделей, кроме модели со штуцером Б, применяется кабель МКЭШВнг(А)-хл 1х2х1 или МКЭШВнг(А)-хл 2х2х1.

4 – цвет свечения (по заказу):

  для ФИЛИН-1-Охр – без обозначения (основной) – красный, Б – белый, З- зелёный, Ж – жёлтый, С – синий

  для ФИЛИН-2-Охр – два цвета по выбору из ряда: белый ( Б), красный ( К), синий (С), зелёный ( З) и жёлтый ( Ж);например БК, КЖ, СЗ, КК, ЗЗ или БС (первый, второй светодиод);

5 – длина кабеля L в метрах (для L=1,5 м – без обозначения)

6 – обозначение технических условий.

Основные атрибуты
Производитель  Эталон
Страна производительРоссия
Пользовательские характеристики
ПроизводительЗАО "ПО "Спецавтоматика"
