Описание

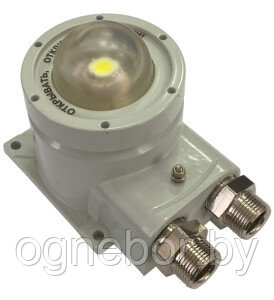

Оповещатели пожарные световые взрывозащищенные сверхвысокой мощности предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности подачи световых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно–контрольными устройствами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование характеристики |
|
| Режимы работы оповещателей |
- запуск светового сигнала при подаче напряжения питания- ждущий режим (световой сигнал включается при замыкании внешнего контакта К и наличии напряжения питания) |
| Характер свечения,режимы работы |
Кратковременное мигание с периодами 1 Гц или 2 Гцсм таблицу 2 ниже, выбор – переключателями на плате |
| Цвет свечения |
белый |
| Внешняя освещённость, лк (в телесном угле) |
7000 (180 °) |
| Вид и уровень взрывозащиты |
1Ех db IIС Т6 Gb |
| Степень защиты от воды и пыли |
IP 67 |
| Применение в взрывоопасныхзонах |
1 и 2 классов |
| Температура эксплуатации |
от минус 60 до плюс 70 °С |
| Напряжение питания |
от 10 до 60 В постоянного тока или от 90 до 264 В частотой 50 Гц(разные клеммы на плате) |
| Потребляемая мощность при подаче звукового сигнала/в ждущем режиме |
12,0 Вт/ 0,24 Вт или 7 ВА/1,8 ВА |
| Количество кабельных вводов (резьбовых заглушек). |
2
Варианты кабельных вводов и резьбовых заглушек приведены в примере записи при заказе ниже
|
| Диаметр вводимых кабелей (со снятой бронёй), мм |
от 8 до 14 или от 14 до 18 мм |
| Сечение проводов, подключаемых к клеммам на плате, мм2 |
от 0,05 до 2,5 |
| Допускаемое время непрерывной работыв режиме подачи светового сигнала, не более, мин |
не более 480 |
| Сейсмостойкость |
9 баллов по MSK-64 |
| Материал оболочки (корпус и крышка) |
нержавеющая сталь (Н) или алюминиевый сплав (А) |
| Габаритные размеры, мм, неболее |
136х107х193 |
| Масса, не более, кг |
3,0 |
Пример записи при заказе
1-тип прибора
- ЕхОППС-1В-СМ – сверхвысокой мощности;
2- материал корпуса и исполнение:
-Н – нержавеющая сталь, температура эксплуатации от минус 60 до плюс 70 оС;
-А – алюминиевый сплав, защитное покрытие;
3-тип штуцера кабельного ввода (резьбовой заглушки):
- Т (или Т-G3/4) – для прокладки кабеля в трубе с присоединительной резьбой G3/4 –В;
- Т- G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля 8 – 12 мм;
- К- под кабель для открытой прокладки;
- Б- под бронированный кабель;
- БСЗ -под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода;
- МG1/2- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
- МG3/4- под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
- М20- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
- М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
-З-М20 – резьбовая заглушка, резьба в корпусе М20х1,5;
-З-М25 – резьбовая заглушка, резьба в корпусе М25х1,5;
-З-М27 – резьбовая заглушка, резьба в корпусе М27х2;
Примечание – при необходимости поставки с оповещателями разных кабельных вводов и/или заглушек обозначение писать через плюс, например: К+Б, М25+З-М25 или Т+БСЗ-14
4 – диаметр подключаемых кабелей:
- без обозначения – от 8 до 14 мм;
- 18 – для кабелей диаметром от 14 до 18 мм.
