Описание
Громкоговорители предназначены для непрерывной круглосуточной работы (трансляция речевой информации о действиях, направленных на обеспечение безопасности) в системах пожарной, охранной сигнализации и других видов оповещения при совместной работе с приемно-контрольными приборами и усилителями.Громкоговорители могут быть применены во взрывоопасных зонах 1 и 2 классов. И во взрывоопасных зонах и помещениях всех классов в соответствии с «Правилами устройства электроустановок» (ПУЭ) гл. 7.3 и другими нормативно–техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах.
Технические характеристики
| Наименование |
Значение |
| Номинальная мощность |
25 Вт |
| Номинальное электрическое сопротивление |
500, 1000, 8 (подключение без трансформатора) Ом |
| Эффективный рабочий диапазон частот |
380 – 6500 Гц |
| Уровень звукового давления на расстоянии 1м |
не менее 105 Дб |
| Маркировка взрывозащиты |
1ExdIIBT6X |
| Климатическое исполнение |
УХЛ1 |
| Температура эксплуатации в атмосфере типа II |
минус 50 … +55 °С |
| Степень защиты от воды и пыли |
IP54 |
| Материал корпуса |
алюминиевый сплав |
| Масса |
не более 4,5 кг |
| Габаритные размеры |
не более Ø240х430 |
| Внешние подключения |
2 кабельных ввода |
| Способ крепления |
на стене двумя или тремя болтами Ø 8мм |
Взрывозащищенные громкоговорители ГРВ-25А поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К). В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10 и 10 – 12мм
Особенностью применения рекомендуемого оборудования является:
- во взрывоопасных зонах 1 и 2 классов располагаются только взрывозащищённые громкоговорители ГРВ-25А (маркировка взрывозащиты 1ЕхdIIBT6 X), соединительные коробки серии ЕхКСУВ (маркировка взрывозащиты ExdIICU или 1ExdIICT6) и кабели линий связи;
- остальное оборудование (трансляционные усилители, блоки питания, микрофоны и др.) располагается во взрывобезопасных зонах.
Примечание – соединительные коробки серии ЕхКСУВ применяются при необходимости сложной коммутации кабелей линий связи во взрывоопасной зоне. Подробные характеристики коробок приведены в данном каталоге в соответствующем разделе и на сайте компании.
Примеры включения взрывозащищённых громкоговорителей ГРВ-25А в комплекте с оборудованием для аварийного звукового или речевого оповещения компании JDMEDIA (Южная Корея)
В конструкции громкоговорителей ГРВ-25А предусмотрены:
- дублированные клеммы, в частности, «Общий» и «1000 Ом»;
- два кабельных ввода для кабелей диаметром от 6 до 12 мм. В линиях связи рекомендуется применять негорючий малодымный кабель, например ПВСнг-LS 2х1,5 или ПВСнг-LS 2х2,5.
Рекомендуемое оборудование компании JD-MEDIA (Южная Корея):
- программируемый таймер ТМ-100 – встраиваемый модуль звукового или речевого оповещения. Речевая трансляция в ручном и передача записанных сообщений в автоматическом режиме. Длительность записанных сообщений до 60 секунд;
- трансляционные усилители серии DP: одноканальные PA-112, PA124, PA136, PA148,двухканальные PA-212, PA224, четырёхканальные PA-412, PA424. Мощность от 120 до 960 Вт (120, 240, 360, 480 или 960 Вт). Напряжение питания 220В, 50Гц и 24 В постоянного тока(для аварийных режимов). Применение выходов напряжением 100 В позволяет выполнять длинные линии связи;
- модуль контроля линии связи между усилителем и громкоговорителями. Встраивается в усилители серии DP (1 шт на каждый канал усилителя);
- микрофонный пульт PS-100;
- блок питания ЕР-3352 – блок аварийного питания с зарядным устройством 24В/2.5А, 2 выхода 24В/32А, 3 выхода 24В/16А, 220В
С подробными характеристиками оборудования для организации систем звукового и речевого оповещения компании JD-MEDIA (Южная Корея) можно ознакомиться на сайте www.jd-media.info. Подобными характеристиками обладает также оборудование компании JEDIA.
Контроль линии связи.
Применение в трансляционных усилителях встраиваемого модуля FD-200 (определение неисправности линии связи) позволяет осуществлять контроль линии связи между громкоговорителями и усилителями. В случае обрыва или замыкания линии связи в модуле FD-200 замыкается контакт реле. Для подключения модуля FD-200 к громкоговорителям необходимо применение дополнительного двухпроводного кабеля – см рисунки ниже.
Подключение громкоговорителей ГРВ-25А к четырёхканальным трансляционным
усилителям серии DP PA-412, PA424 в режиме двухканального усилителя (работа на две зоны) с применением двух модулей контроля линии FD200. Допускается работа на одну, две и четыре зоны.
-ГРВ-25 – взрывозащищённый громкоговоритель;
-РА-412 – четырёхканальный трансляционный усилитель;
-FD-200- модуль контроля линии связи между усилителем и громкоговорителем;
-ЕР-3352 – блок аварийного питания;
Коробки соединительные ЕхКСУВ условно не показаны.
Максимальное количество громкоговорителей в каждой зоне определяется по формуле N=P/2х20, где Р – мощность применяемого усилителя (480 или 960 Вт).
Подключение громкоговорителей ГРВ-25А к одноканальным трансляционным
усилителям серии DP PA-112, PA124, PA136, PA148 с применением модуля контроля линии FD200.
-ГРВ-25 – взрывозащищённый громкоговоритель;
-РА-112 – одноканальный трансляционный усилитель;
-FD-200- модуль контроля линии связи между усилителем и громкоговорителем
-ЕР-3352 – блок аварийного питания;
-ТМ-100 – программируемый таймер;
Максимальное количество громкоговорителей в линии связи определяется по формуле N=P/20, где Р – мощность применяемого усилителя (120, 240, 360 или 480 Вт)
Обозначение при заказе:
1- тип громкоговорителя (ГРВ-25А);
2- типы штуцеров кабельных вводов:
– К – для открытой прокладки кабеля диаметром от 8 до 12мм;
– Б- для прокладки бронированного кабеля диаметром от 8 до 12мм.
3 – обозначение технических условий.

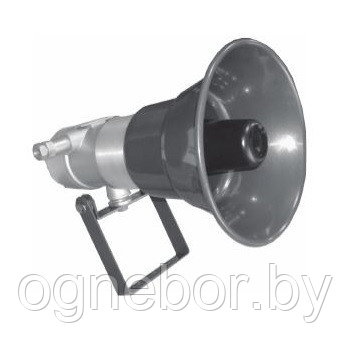

Рис. 1 Положение взрывозащищенного громкоговорителя ГРВ-25А при эксплуатации
Рис. 2 Схемы электрические подключения громкоговорителей ГРВ–25А
а – подключение к усилителю с выходным сопротивлением 8 Ом (подключение без трансформатора)
б – подключение к ретрансляционной сети (входное сопротивление – 8, 500 или 1000 Ом)
ВА – звуковая катушка громкоговорителя
Т – трансформатор
ХТ – клеммная колодка
П – перемычка
«d» – взрывонепроницаемая оболочка
