Назначение

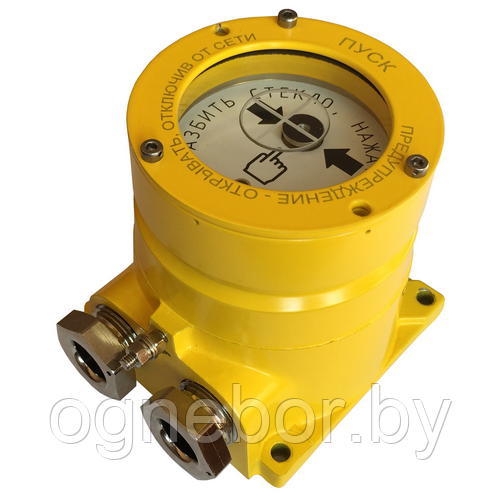

Неадресные устройства дистанционного пуска ЕхУДП-1 и ЕхУДП-2 (запуск двумя действиями) изготавливаются в соответствии с требованиями по ГОСТ Р 53325-2012 и предназначены для непрерывной круглосуточной работы в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами типа ППК-2БМ, Сигнал-20, Яхонт и т.п. УДП обеспечивают возможность передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Схема включения – двухпроводная.
Адресные устройства дистанционного пуска ЕхУДП-1-АДР предназначены для работы c персональным компьютером или программируемым логическим контроллером, связь по RS-485, протокол обмен MODBUS-RTU. Схема подключения – четырёхпроводная.
Адресные устройства дистанционного пуска ЕхУДП-1-R3 предназначены для работы с приёмно‑контрольными приборами (ППК), осуществляющими обмен данными через адресные линии связи (АЛС) по протоколу R3. Схема подключения – двухпроводная.
Конструктивные особенности
Устройства дистанционного пуска поставляются в следующем исполнении:
- с механическим контактом, ЕхУДП-1, ЕхУДП-2;
Оболочка устройства дистанционного пуска (корпус и крышка) изготавливаются из алюминиевого сплава (А) или нержавеющей стали (Н).
Таблица 1 – Конструктивные особенности:
| Наименованиемодели |
Класс* по ГОСТ Р 53325-2012 |
Способ включения приводного элемента |
Цвет корпуса |
Степень защиты |
Адресные модели |
| RS-485 |
R3 |
| ЕхУДП-1 |
- |
Разбить стекло, нажать кнопку |
по заказу (кроме красного) |
IP67 |
+ |
+ |
| ЕхУДП-2 |
- |
- |
- |
Таблица 2 – Общие технические характеристики ЕхУДП:
| Применение во взрывоопасных зонах |
1 и 2 классов |
| Температура эксплуатации, °С |
от минус 60 до 70 |
| Маркировка взрывозащиты |
1Ех db IIС Т6 Gb |
| Внешние подключения |
к клеммам на плате |
| Сечение подключаемых проводов, мм2 |
от 0,5 до 2,5 |
| Масса, кг, не более |
3,0 |
| Количество кабельных вводов (резьбовых заглушек)Варианты кабельных вводов и резьбовых заглушек приведены в примере записи при заказе ниже |
2 |
| Диаметр вводимых кабелей, мм |
от 8 до 14 или от 14 до 18 мм |
|
Габаритные размеры, мм, не более
|
100х196х107 |
| Сейсмостойкость |
9 баллов по MSK-64 |
Таблица 3 – Электрические характеристики неадресных ЕхУДП-1:
| Схема подключения в шлейф двухпроводная |
параллельно или последовательно |
| Напряжение питания от источника постоянного или знакопеременного тока |
от 10 до 30 В |
| Характеристики знакопеременного напряжения:- длительность длинного положительного полутакта напряжения, с- длительность короткого отрицательного полутакта напряжения, с |
0,7±0,05; 0,05±0,01 |
| Значение потребляемого тока, мА, не более:- в дежурном режиме (без учёта тока через оконечный резистор)- в режиме ПУСК
- ток потребления электронной схемы УДП в режиме ПУСК
|
0,125
1,5
|
| Имеется встроенный светодиод зелёного цвета |
- в дежурном режимекратковременно мигает;- ЕхУДП-1 в режиме ПУСК горит постоянно |
| ЕхУДП-1 допускается применять в шлейфе контроллера С2000-КДЛ фирмы «Болид» с использованием адресных расширений С2000-АР1 исп. 03. |
Таблица 4 – Электрические характеристики адресных УДП (с индексом АДР):
| Схема подключения |
четырёхпроводная |
| Напряжение питания от источника постоянного или знакопеременного тока |
от 10 до 30 В |
| Значение потребляемого тока, мА, не более:- в дежурном режиме (без учёта опроса)- в режиме срабатывания;
- при опросе
|
5,010,0
50,0
|
| Имеется встроенный светодиод зелёного цвета |
- в дежурном режимекратковременно мигает;- в режиме ПУСК горитпостоянно |
Таблица 5 – Электрические характеристики ЕхУДП-2:
| Схема подключения в шлейф двухпроводная |
параллельно |
| Имеется встроенный светодиод зелёного цветацвета |
в дежурном режиме горит постоянно, в режиме ПУСК не горит |
| Контакт, доступный потребителю |
на замыкание |
| Характеристики замыкающего контакта:-коммутация напряжение на активной и (или) индуктивной нагрузке мощностью, Вт, не более - коммутируемое напряжение (пост. или перемен.), В
- коммутируемый ток (постоянный или переменный), А
|
50 от 10 до 250
от 0,003 до 1,0
|
Таблица 6 – Электрические характеристики адресных УДП (с индексом R3)
| Схема подключения |
четырёхпроводная |
| Напряжение питания от источника постоянного или знакопеременного тока |
от 18 до 36 В |
| Значение потребляемого тока, мкА, не более:- без учёта опроса- с опросом |
300350 |
| Имеется встроенный светодиод зелёный цветаВозможность проверки работоспособности с помощью магнита. |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
1 – тип прибора (ЕхУДП-1, ЕхУДП-2);
2 – исполнение:
- без обозначения – для неадресных ЕхУДП;
- индекс АДР – для адресных ЕхУДП-1, связь с ППК по интерфейсу RS485;
- индекс R3 - для адресных ЕхУДП-1, для работы с приёмно‑ контрольными приборами (ППК), осуществляющими обмен данными через адресные линии связи (АЛС) по протоколу R3. Питание УДП, а также приём и передача данных осуществляются по двухпроводной АЛС;
3- материал корпуса: Н- 12х18н10т, -А – алюминиевый сплав;
4- тип штуцера кабельного ввода:
- Т (или Т- G3/4) -для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;
- Т- G1/2 -для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;
- К- для открытой прокладки кабеля;
- Б- под бронированный кабель;
- БСЗ -под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;
- МG1/2- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве
РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
- МG3/4- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
- М20- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
- М25 - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
- З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
- З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
- З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;
Примечание – при необходимости поставки УДП с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.
5 – диаметр подключаемых кабелей:
- без обозначения – от 8 до 14 мм;
- 18 - для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции).
6 –Цвет корпуса по заказу (кроме красного): Ж –жёлтый, О- оранжевый, З- зелёный, С – синий, Ч – чёрный
7 – Надпись на лицевой панели по заказу, например ПУСК или ПУСК ПОЖАРОТУШЕНИЯ)
