Назначение

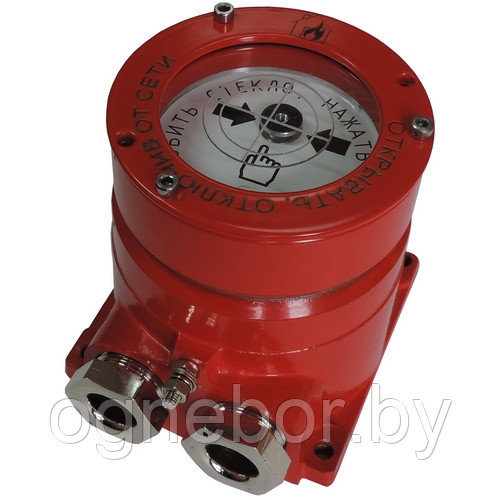

Извещатели пожарные ручные взрывозащищенные ЕхИП535-1В и ЕхИП535-1В/Г класса А (запуск одним действием), ЕхИП535-1В класса В (запуск двумя действиями) , изготавливаются в соответствии с требованиями по ГОСТ Р 53325-2012 и предназначены для непрерывной круглосуточной работы в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами типа ППК-2БМ, Сигнал-20, Яхонт и т.п. Неадресные извещатели обеспечивают возможность передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Схема включения – двухпроводная.
Адресные извещатели ЕхИП535-1В-АДР, ЕхИП535-1В/Г-АДР класса А, ЕхИП535-1В-АДР класса В, предназначены для работы c персональным компьютером или программируемым логическим контроллером, связь по RS-485, протокол обмен MODBUS-RTU. Схема подключения – четырёхпроводная.
Адресные извещатели ЕхИП535-1В-R3 классов А и В и предназначены для работы с приёмно контрольными приборами (ППК), осуществляющими обмен данными через адресные линии связи (АЛС) по протоколу R3. Схема подключения – двухпроводная.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Извещатели поставляются в следующих исполнениях:
- с механическим контактом ЕхИП535-1В;
- с магнитоуправляемым контактом (герконом) ЕхИП535-1В/Г;
Оболочка извещателей (корпус и крышка) изготавливаются из алюминиевого сплава (А) или нержавеющей стали (Н).
Таблица 1 – Конструктивные особенности
| Наименование модели |
Класс* по ГОСТ Р 53325-2012 |
Способ включения приводного элемента |
Цвет корпуса |
Степень защиты |
Адресные модели |
| RS-485 |
R3 |
| ЕхИП535-1В |
А |
Выдернуть чеку |
красный |
IP65 |
+ |
+ |
| ЕхИП535-1В |
В |
Разбить стекло, нажать кнопку |
IP67 |
+ |
+ |
| ЕхИП535-1В/Г |
А |
Вытянуть рычаг |
IP66 |
+ |
- |
| * класс А – запуск одним действием, класс В – запуск двумя действиями |
Таблица 2 – Общие технические характеристики извещателей
| Применение во взрывоопасных зонах |
1 и 2 классов |
| Температура эксплуатации, °С |
от минус 60 до 70 |
| Маркировка взрывозащиты |
1Ех db IIС Т6 Gb |
| Внешние подключения |
к клеммам на плате |
| Сечение подключаемых проводов, мм2 |
от 0,5 до 2,5 |
| Масса, кг, не более |
3,0 |
Количество кабельных вводов (резьбовых заглушек)
Варианты кабельных вводов и резьбовых заглушек приведены в примере записи при заказе ниже |
2 |
| Диаметр вводимых кабелей, мм |
от 8 до 14 или от 14 до 18 мм |
Габаритные размеры, мм, не более
- герконовых
- остальных |
100х196х107
120х196х107 |
| Сейсмостойкость |
9 баллов по MSK-64 |
Таблица 3 – Электрические характеристики неадресных извещателей
| Схема подключения в шлейф двухпроводная |
параллельно или последовательно |
| Напряжение питания от источника постоянного или знакопеременного тока |
от 10 до 30 В |
Характеристики знакопеременного напряжения:
- длительность длинного положительного полутакта
- длительность короткого отрицательного полутакта напряжения, с |
0,7±0,05;
0,05±0,01 |
Значение потребляемого тока , мА, не более:
- в дежурном режиме (без учёта тока через оконечный резистор)
- в режиме ПОЖАР
- ток потребления электронной схемы извещателя в режиме ПОЖАР |
0,1
25
1,5 |
| Имеется встроенный светодиод красного цвета |
- в дежурном режиме
- в режиме ПОЖАР горит постоянно |
| Извещатели и допускается применять в шлейфе контроллера С2000-КДЛ фирмы «Болид» с использованием адресных расширений С2000-АР1 исп. 03. |
Таблица 4 – Электрические характеристики адресных извещателей
| Схема подключения |
четырёхпроводная |
| Напряжение питания от источника постоянного или знакопеременного тока |
от 10 до 30 В |
Значение потребляемого тока , мА, не более:
- в дежурном режиме (без учёта опроса)
- в режиме срабатывания;
- при опросе |
5,0
10,0
50,0 |
| Имеется встроенный светодиод красного цвета |
- в дежурном режиме кратковременно мигает;
- в режиме ПОЖАР горит постоянно |
Таблица 5 – Электрические характеристики адресных извещателей (с индексом R3)
| Схема подключения |
четырёхпроводная |
| Напряжение питания от источника постоянного или знакопеременного тока |
от 18 до 36 В |
Значение потребляемого тока , мкА, не более:
- без учёта опроса
- с опросом |
300
350 |
| Имеется встроенный светодиод красного цвета.Возможность проверки работоспособности с помощью магнита. |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
1 – тип прибора (ЕхИП535-1В, ЕхИП535-1В/Г);
2 – исполнение:
- без обозначения – для неадресных извещателей;
- индекс АДР – для адресных извещателей, связь с ППК по интерфейсу RS485;
- индекс R3 - для адресных извещателей, для работы с приёмно‑ контрольными приборами (ППК), осуществляющими обмен данными через адресные линии связи (АЛС) по протоколу R3. Питание извещателей, а также приём и передача данных осуществляются по двухпроводной АЛС;
3- материал корпуса: Н- 12х18н10т, -А – алюминиевый сплав;
4- тип штуцера кабельного ввода:
- Т (или Т- G3/4) -для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;
- Т- G1/2 -для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;
- К- для открытой прокладки кабеля;
- Б- под бронированный кабель;
- БСЗ -под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;
- МG1/2- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве
РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
- МG3/4- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
- М20- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
- М25 - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
- З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
- З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
- З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;
Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.
5 – диаметр подключаемых кабелей:
- без обозначения – от 8 до 14 мм;
- 18 - для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции).
6 – класс извещателя по ГОСТ Р 53325:
- класс А (запуск одним действием- выдернуть чеку);
- по умолчанию – класс В (запуск двумя действиями –разбить стекло, нажать кнопку).
