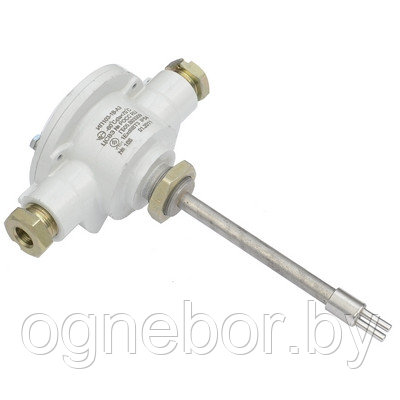

ИП 103–1В Извещатель пожарный тепловой взрывозащищенный

ИП 103–1В Извещатель пожарный тепловой взрывозащищенный

  • В наличии

Цену уточняйте

+375 (44) 750-19-04
Отдел продаж
  • +375 (33) 344-32-73
    Отдел продаж
  • +375 (17) 276-52-10
    Факс
Описание
Характеристики

НАЗНАЧЕНИЕ:

Для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

ИП 103-1В имеют два независимых датчика с нормально замкнутыми контактами реле. Головки извещателей могут быть выполнены из алюминиевого сплава или нержавеющей стали. Материал защитного чехла – нержавеющая сталь.

Извещатели с головкой из нержавеющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении проставляется дополнительный буквенный шифр МР.

Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно–техническим документам, определяющим применение электрооборудования во взрывоопасных средах.

Технические характеристики

Температурный диапазон срабатывания, °С: А3 (64-76), С (84-100).

Время срабатывания при повышении температуры от условно нормальной


Переходное электрическое сопротивление контактов Извещателей, Ом, не более 1,5

Напряжение коммутируемого электрического тока (постоянного или переменного), В от 6 до 36

Значение коммутируемого электрического тока (постоянного или переменного), А 0,05 – 0,2

Температура эксплуатации от минус 60 до плюс 70°С

Материал защитной арматуры – сталь 12Х18Н10Т

Материал головки:

- для исполнений по рис. 1 – алюминиевый сплав АК7;

- для исполнений по рис. 2 – сталь 12Х18Н10Т

Степень защищенности от пыли и воды — IP66

Маркировка взрывозащиты — 1ExdIIBT3

Извещатели поставляются с двумя кабельными вводами.

В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10, 10 – 12 и 12 – 14 мм.

По заказу выпускается специальная модель извещателей с резиновыми уплотнениями для диаметра подключаемого кабеля по поясной изоляции от 14 до 18 мм с шагом 1 мм (при поставке 4 комплекта уплотнений). В обозначении при заказе необходимо указать цифру 18 после обозначения кабельного ввода.

Средний срок службы до списания, лет, не менее 8

При записи в технической документации и при заказе необходимо указать:

- наименование и тип извещателя;

- через дробь – температурный класс (А3, С);

- материал головки извещателя (А- алюминиевый сплав, Н – нержавеющая сталь);

- тип кабельных вводов:
Т — G¾ для прокладки кабеля в трубе с присоединительной резьбой G¾—В, диаметр наружной изоляции кабеля 8 – 14 мм;
Т – G½ – для прокладки кабеля в трубе с присоединительной резьбой G½–В, диаметр наружной изоляции кабеля 8 – 12 мм;
К – под кабель для открытой прокладки с диаметром наружной изоляции 8 – 14 мм;
Б – под бронированный кабель с диаметром наружной изоляции под броней 8 – 14 мм;
БСЗ – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода;
МG 1/2- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель ВМ15 (РКН15, МВ(РКн)15*;
МG 3/4- под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель ВМ20 (РКН20, МВ(РКн)20)*;
М20- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель Герда-СГ-Н-М20х1,5;
М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Гер-да-МГ-22 через соединитель Герда-СГ-Н-М25х1,5;
* Соединитель поставляется по отдельному заказу.
З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;

- дополнительный шифр приемки (МР – для Извещателей, выпускаемых под техническим надзором Российского Морского Регистра Судоходства;

- обозначение технических условий.

Пример записи:

1) ИП 103-1В общепромышленного исполнения, на температуру срабатывания от 64 до 76оС, материал головки  – алюминиевый сплав, с кабельными вводами для монтажа кабеля в трубе с присоединительной резьбой Т-G¾:

«Извещатель ИП 103–1В/А3–А–Т–G¾ ТУ 4371–035–12150638–2013».

2) То же, на температуру срабатывания от 84°С до 100°С:

«Извещатель ИП 103–1В/C–А–Т–G¾ ТУ 4371–035–12150638–2013».

3) Извещатель пожарный тепловой взрывозащищенный ИП 103-1В, выпущенный под техническим надзором Российского Морского Регистра Судоходства, на температуру срабатывания от 64°Сдо 76°С, материал головки  – нержавеющая сталь, для монтажа бронированного кабеля:

Основные атрибуты
Производитель  Эталон
Страна производительРоссия
Пользовательские характеристики
ПроизводительРБ
Тип извещателяТепловой
