Модуль узлов управления

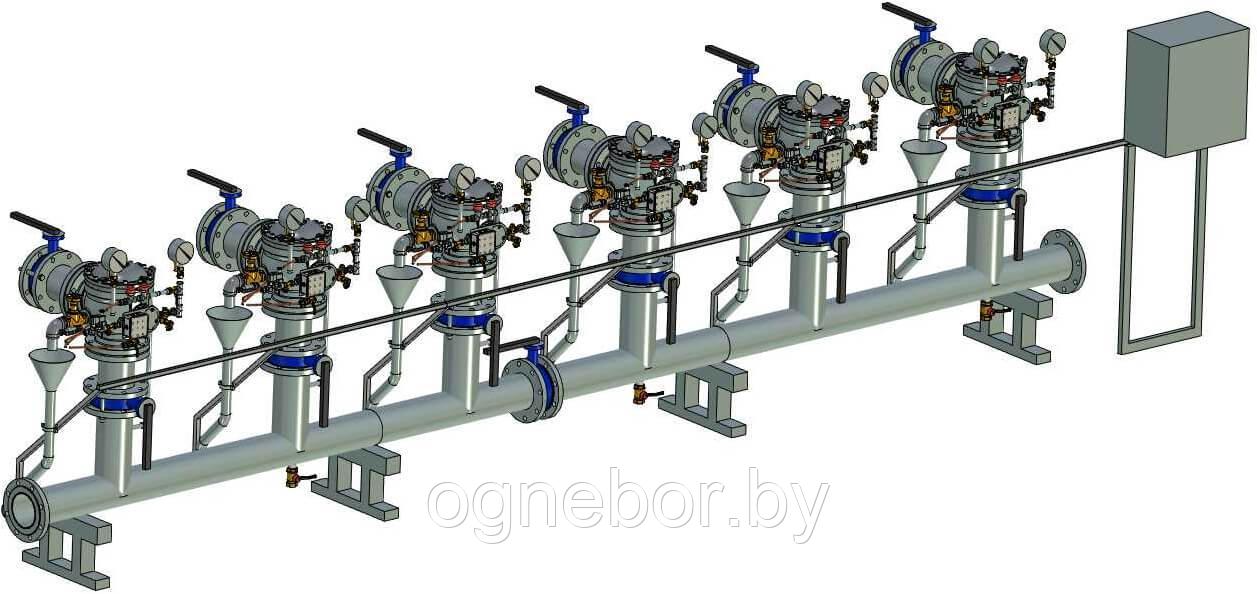

Модуль узлов управления (МУУ) предназначен для размещения в установках водяного и пенного пожаротушения, контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации, а также для пуска огнетушащего вещества, выдачи сигнала для формирования командного импульса на управление элементами пожарной автоматики.

Комплектация модуля узлов управления

Состав модуля узлов управления

- Узел управления спринклерный водозаполненный «Прямоточный», DN 65, 80, 100 и 150;

- Узел управления спринклерный водозаполненный «Шалтан», DN 65, 80, 100, 150 и 200;

- Узел управления спринклерный воздушный, DN 100 и 150;

- Узел управления дренчерный с гидро-, пневмо-, электроприводом, DN 100 и 150;

* Тип и количество определяет заказчик.

ШКУ обеспечивает:

- контроль сигнала «ПОЖАР» по направлениям от СДУ узлов управления;

- передачу сигнала на запуск насосов в ШУК (по интерфейсу RS-485);

- передачу сигнала о положении «открыто-закрыто» рабочего органа дисковых затворов;

- электропитание затворов дисковых;

- запуск дренчерного узла управления от внешнего пуска по направлениям;

- контроль целостности линий связи с датчиками;

- передачу информации о состоянии элементов модуля узлов управления на шкаф управления и контроля ШУК (по интерфейсу RS-485);

1. Узел управления*:
2. Трубопроводная обвязка для установки узлов управления и подключения подводящего трубопровода;
3. Трубопроводная обвязка для подключения питающего трубопровода;
4. Запорная арматура: затворы дисковые с контролем положения, обеспечивающих визуальный и автоматический контроль своего запорного органа «открыто» - «закрыто», служат для удобства обслуживания узлов управления;
5. Шкаф контроля и управления модулем узлов управления ШКУ-ХХХ-IP54-О предназначен для контроля состояния спринклерных и дренчерных узлов управления, а так же дисковых затворов смонтированных на модуле узлов управления.
6. Дренажный трубопровод, обеспечивающий отвод воды от дренажных кранов узлов управления.

За более подробной информацией и консультацией вы можете обратиться к нашим специалистам ООО "ОгнеборСервис"
