Узел управления спринклерный воздушный
влево
  • Узел управления спринклерный воздушный, фото 2
вправо

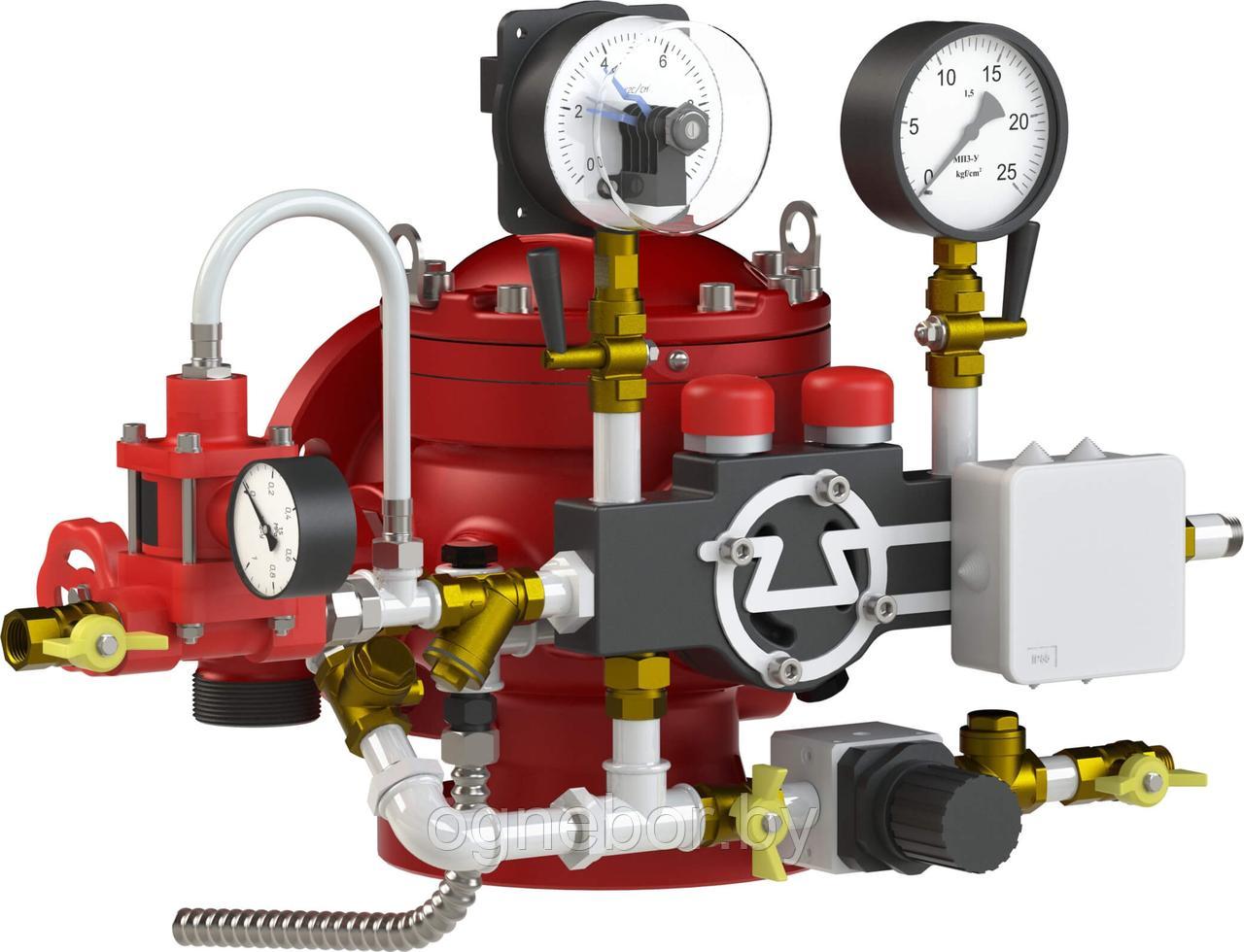

Узел управления спринклерный воздушный

  • В наличии

Цену уточняйте

+375 (44) 750-19-04
Отдел продаж
  • +375 (33) 344-32-73
    Отдел продаж
  • +375 (17) 276-52-10
    Факс
  • График работы
  • Адрес и контакты
Описание
Характеристики

Узел управления спринклерный воздушный с условным проходом 100 или 150 мм предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а также контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.

Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.

Компрессор не входит в стандартную и дополнительную комплектацию.

Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 5.13130:

  • инерционность установки – не более 180 с;
  • заполнение секции АУП воздухом до рабочего давления – не более 1 часа.

Для подбора компрессора рекомендуем использовать следующую формулу:

Q=28VP, где

Q – производительность, л/мин.,

V – объем воздушной секции, м3,

P – рабочее давление, атм.

Преимущества

Выпускаются в 2-х исполнениях:

– исполнение 00 - обычного исполнения (без акселератора);

– исполнение 01 - с акселератором. Акселератор позволяет сократить время срабатывания УУ до 1 сек. Также допускается замена акселератора на электроклапан;

• Выдача электросигнала для управления насосом и на пульт центрального наблюдения.

• Выдача сигнала о снижении давления ниже установленного уровня.

• Обслуживание УУ без необходимости демонтажа из системы пожаротушения.

• Компактность обвязки УУ.

При проектировании спринклерных воздушных установок пожаротушения предлагаем использовать "Рекомендации по проектированию на КПУУ "Спринт".

Размер и вес
DN, мм DN100 DN150
Габаритные размеры упаковки LxBxH, мм, не более 685x600x535 785x635x650
Масса УУ воздушного с упаковкой, кг, не более 63,5 98,5
Наименование Монтажное Положение Тип Системы Исполнение Условный Диаметр Рабочее Положение Номинальное Напряжение Питания .
Узел управления спринклерный воздушный УУ-С100/1,6В3-ВФ.О4 Угловой Спринклерная воздушная Без акселератора 100 Вертикальное, фланцевый




Узел управления спринклерный воздушный УУ-С150/1,6Вз-ВФ.О4 Угловой Спринклерная воздушная Без акселератора 150 Вертикальное, фланцевый




Узел управления спринклерный воздушный в комплекте с акселератором УУ-С100/1,6Вз-ВФ.О4 -01 Угловой Спринклерная воздушная С акселератором 100 Вертикальное, фланцевый




Узел управления спринклерный воздушный в комплекте с акселератором УУ-С150/1,6Вз-ВФ.О4-01 Угловой Спринклерная воздушная С акселератором 150 Вертикальное, фланцевый




Узел управления спринклерный воздушный с электроклапаном УУ-С100/1,6 Вз (Э24)-ВФ.О4-01 Угловой Спринклерная воздушная С электроклапаном 100 Вертикальное, фланцевый 24




Узел управления спринклерный воздушный с электроклапаном УУ-С100/1,6 Вз (Э220)-ВФ.О4-01 Угловой Спринклерная воздушная С электроклапаном 100 Вертикальное, фланцевый 220




Узел управления спринклерный воздушный с электроклапаном УУ-С150/1,6Вз (Э24)-ВФ.О4-01 Угловой Спринклерная воздушная С электроклапаном 150 Вертикальное, фланцевый 24




Узел управления спринклерный воздушный с электроклапаном УУ-С150/1,6Вз (Э220)-ВФ.О4-01 Угловой Спринклерная воздушная С электроклапаном 150 Вертикальное, фланцевый 220




Акселератор А15/0,6-ГМ.О4



Основные атрибуты
Производитель  ЗАО "ПО "Спецавтоматика"
Страна производительРоссия
Тип устройстваКомплектующее для оросителя
