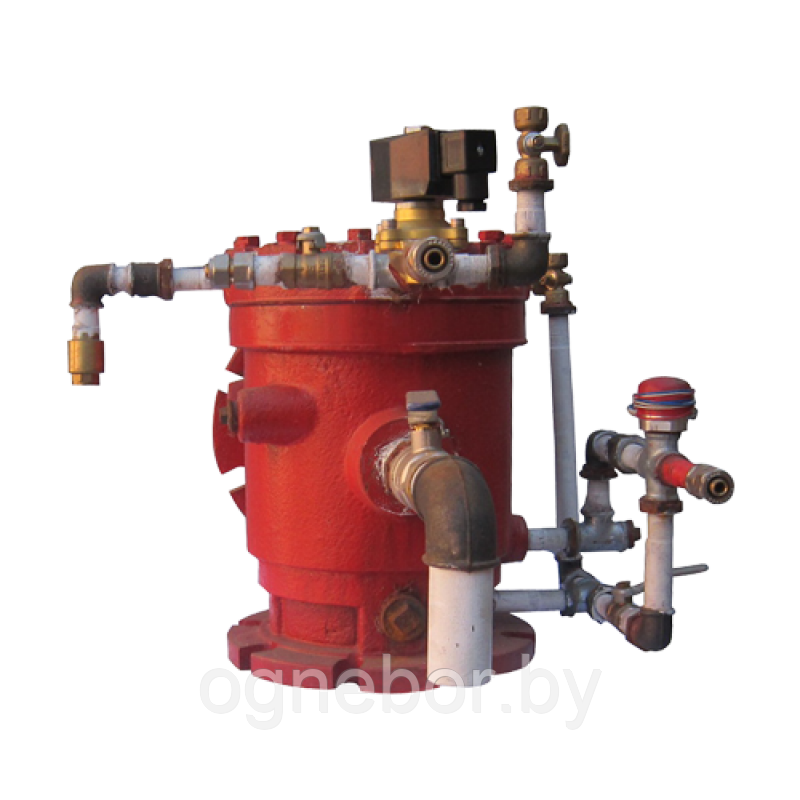

УУ–Д 100/1,6(Э) Вз-В Ф 14-тип «Экстракласс» БИРЮ 01.311.00.000-02 D100 с электроприводом / БИРЮ 01.311.00.000-03 D150 с электроприводом.
Узел управления дренчерный электроприводом с диаметром условного прохода DN (100,150) предназначен для работы в спринклерных установках водяного и пенного пожаротушения; осуществляет подачу огнетушащей жидкости в стационарных автоматических установках; выдает сигналы о своем срабатывании и для включения пожарного насоса.
Узел управления соответствует климатическому исполнению 1 категории размещения 4 для работы с нижним предельным значением температуры плюс 4°С по ГОСТ 15150-69.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
| Параметр |
Ед. изм. |
Значение |
| DN100 |
DN150 |
| Рабочее давление |
МПа |
0,16.. 1,2 |
0,16.. 1,2 |
| Коэффициент гидравлических потерь |
е |
≤ 0,004 |
≤ 0,0006 |
| Время срабатывания |
с |
≤ 2 |
≤ 2 |
| Среднее время восстановления работоспособности клапана |
ч |
≤ 0,5 |
≤ 0,5 |
| Назначенный срок службы |
лет |
≥ 20 |
≥ 20 |
| Масса |
кг |
50 |
73,5 |
| Габаритные размеры |
мм |
660х640х600 |
680х660х620 |
