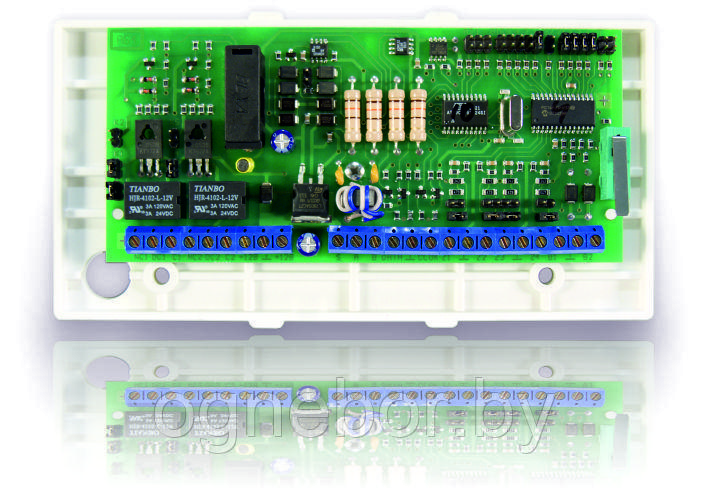

Абонентский блок АБ4 предназначен для организации зон охранной, тревожной, периметральной сигнализации, контроля и управления доступом, а также управлением тревожными оповещателями.
Абонентский блок АБ4 имеет:
- 4 шлейфа сигнализации с контролем 5-ти состояний («норма», «обрыв», «кз», «тревога рубежа 1», «тревога рубежа 2») для подключения охранных извещателей, датчиков контроля положения дверей и тревожных кнопок;
- 2 входа для подключения кнопок управления электрозамками;
- 2 программируемых реле для управления электромагнитнитными замками и тревожными оповещателями;
- локальную адресную шину для подключения до 4-x считывателей бесконтактных карт ВКП.
Особенности:
- универсальность применения;
- локальная адресная шина для подключения считывателей;
- два рубежа охраны в одном шлейфе;
- адресация до шлейфа, считывателя, замка в системе;
- питание от двух независимых линий.
Применение АБ4:
Охранная сигнализация организуется на основе охранных шлейфов АБ4, с включенными в них охранными извещателями. Выносные контрольные панели ВКП, устанавливается с внешней стороны помещения и служит для отображения текущего состояния охраны помещения а также его постановки и снятия с охраны.
Тревожная сигнализация формируется путем организации шлейфов тревожных кнопок АБ4, с включенными в них тревожными кнопками и служит для формирования экстренного вызова сотрудников охраны.
Контроль и управление доступом. Каждый АБ4 может управлять независимо работой до двух электромагнитных замков или электрозащелок. Замки открываются путем предъявления пропуска пользователя, которому разрешен проход, на считыватель ВКП, закрепленной за данным замком, либо путем нажатия кнопки дистанционного открывания замка. При наличии датчика открытия двери, включенного в шлейф АБ, возможна регистрация несанкционированного открытия (взлома) двери или открытия двери больше положенного времени.
При одностороннем контроле используется одна ВКП, которая размещается с внешней стороны дверного проема и обеспечивает доступ в помещение по пропускам. Выход из помещения производится с помощью дистанционной копки управления замком, которая устанавливается внутри помещения.
При двухстороннем контроле дверной проем оборудуется двумя ВКП, размещаемыми с внутренней и внешней стороны помещения или зоны. В этом случае предъявление пропуска требуется как для входа, так и для выхода.
ВКП, подключенная к АБ4, позволяет также работать в двойном режиме для обеспечения взаимосвязанного управления охраной и замком одновременно, В этом случае при предъявлении разрешенного пропуска на ВКП происходит автоматическое снятие с охраны и открытие электрозамка. Для постановки на охрану бесконтактная карта возле такой ВКП удерживается более 5 секунд.
