Шкафы управления электродвигателями ШУЭ-5.5-XP777, ШУЭ-7.5-XP777, ШУЭ-15-XP777, ШУЭ-22-XP777, ШУЭ-30-XP777, ШУЭ-55-XP777 предназначены для управления приводами вентиляторов, насосов, электрозадвижек, работающих от однофазной (230В, 50Гц) или трехфазной (380В, 50Гц) электросети и передачи информации о своем состоянии по протоколу XP777 на приборы приемно-контрольные и управления АПКП.ХРА6, АПКП.XP777.

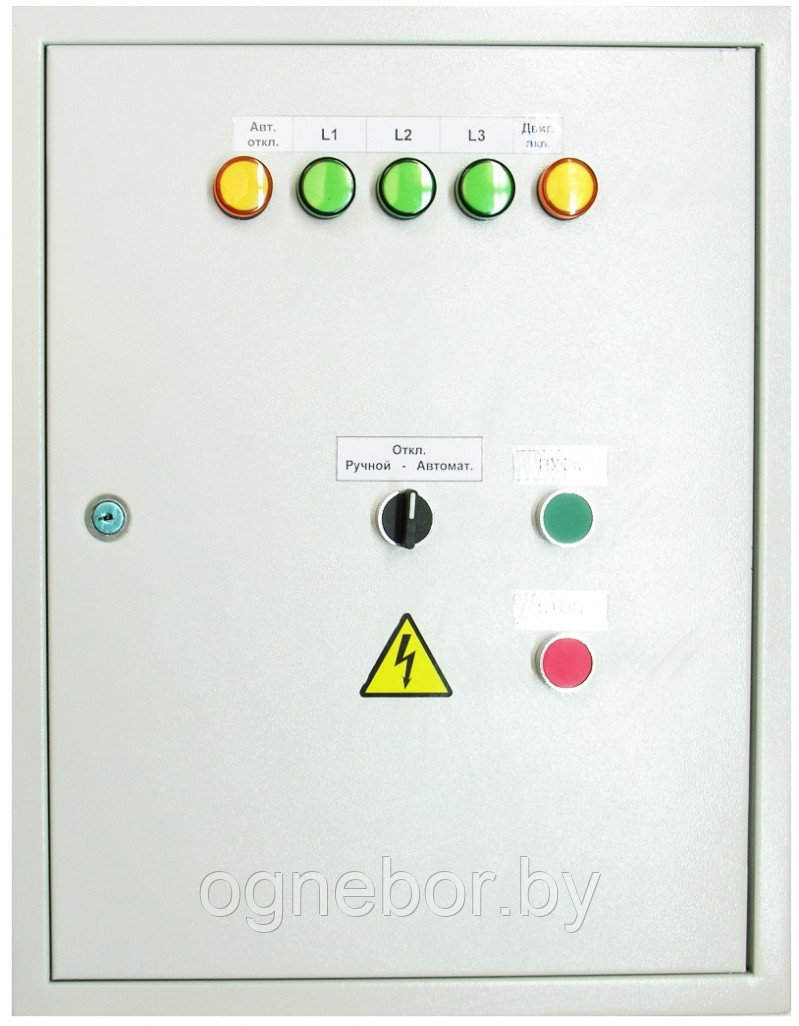

На лицевой панели ШУЭ располагаются органы местного управления, предназначенные для изменения режима работы, принудительного пуска и останова электродвигателя, и органы световой индикации для отображения состояния сетевого питания ШУЭ и режимов работы электродвигателя.
ШУЭ-XP777 обеспечивает контроль состояния электрической сети переменного тока и цепи управления внешними нагрузками, включение электродвигателя по командам приборов приемно-контрольных и управления АПКП.ХР777, АПКП.ХРА6 или по кнопке ручного пуска, защиту исполнительных устройств от перегрузок по току в главной цепи.
ШУЭ-XP777 подключается в адресный кольцевой шлейф XP777 к модулю адресного шлейфа МАШ-XP777 (МАШ-XP777(К)), которые обеспечивают информационный обмен с ШУЭ, имеет два независимых входа питания для подключения основной и резервной линии питания слаботочных элементов ШУЭ от источника бесперебойного питания и ввод трехфазной линии для питания электродвигателя и силовых элементов ШУЭ.
ШУЭ оборудован встроенным изолятором короткого замыкания и обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом свою работоспособность.
