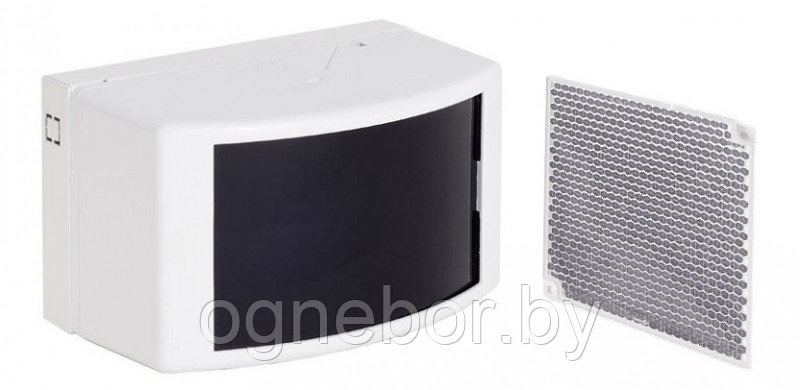

Извещатель пожарный дымовой линейный адресный RF03-ИПДЛ предназначен для формирования сигнала о пожаре при превышении в контролируемой зоне, образованной оптическим лучом, установленной концентрации твердых или жидких частиц и передачи информации о своем состоянии по протоколу XPA6 на приборы приемно-контрольные и управления АПКП.ХРА6, АПКП.XP777 и ППКУ
Наличие дыма в зоне, образованной оптическим лучом, определяется по уровню светового потока инфракрасного излучателя извещателя, отраженного от отражателя. Уровень отраженного потока контролируется приемником инфракрасного излучения извещателя.
Отражатель, идущий в комплекте с RF03-ИПДЛ предназначен для совместного использования с извещателем и обеспечивает отражение луча от излучателя в сторону приемника извещателя с минимальными потерями энергии.
Отражатель устанавливается на противоположенном конце оси контроля извещателя на строительных конструкциях под углом не более 10º к оси контроля на расстоянии не менее 8м и не более 50м от извещателя. Для увеличения расстояния до 75м необходимо применять два отражателя, до 100м. – четыре отражателя, устанавливаемых совместно. Дополнительные отражатели заказываются отдельно.
Извещатель снабжен юстировочным устройством, позволяющим изменять угол наклона оптической оси в вертикальной плоскости в пределах ± 10°, в горизонтальной в пределах ± 20°.
RF03-ИПДЛ оборудован внешним светодиодным индикатором, предназначенными для индикации состояния извещателя.
RF03-ИПДЛ подключается в адресный кольцевой шлейф XPA6 к модулю адресного шлейфа МАШ-XPA6 (МАШ-XPA6(К)) или ППКУ «Бирюза», которые обеспечивают информационный обмен с извещателем, и имеет два независимых входа питания для подключения основной и резервной линии питания извещателя от источника бесперебойного питания.
Извещатель оборудован встроенным изолятором короткого замыкания и обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом свою работоспособность.
