Модуль контроля неадресных шлейфов МШ4-XP777 предназначен для контроля состояния шлейфов пожарной сигнализации, технологических шлейфов контроля состояния устройств пожарной автоматики, управления оповещателями, исполнительными устройствами и другим технологическим оборудованием через встроенные реле с контролем целостности линии управления и передачи информации об их состоянии по протоколу XP777 на приборы приемно-контрольные и управления АПКП.ХРА6 и АПКП.XP777

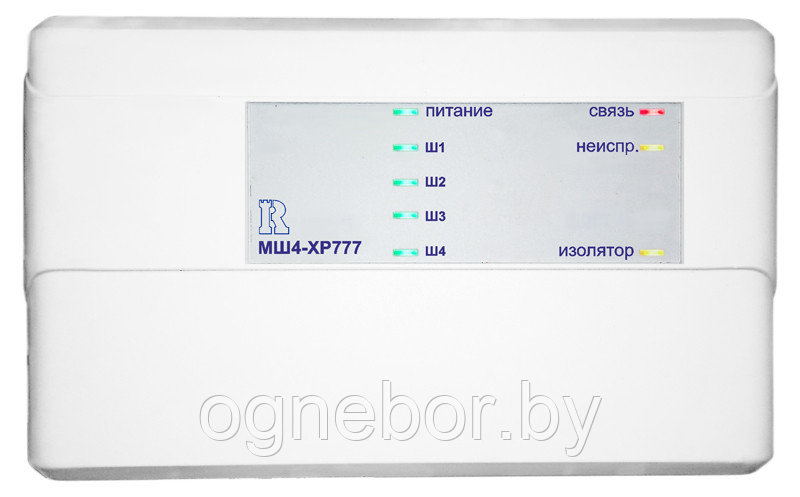

Модуль оборудован светодиодными индикаторами, предназначенными для индикации состояния МШ4-XP777 и его шлейфов.
Модуль подключается в адресный кольцевой шлейф XP777 к модулю адресного шлейфа МАШ-XP777 (МАШ-XP777(К)), который обеспечивает информационный обмен с ним. МШ4-XP777 имеет два независимых входа питания для подключения основной и резервной линии питания от источника бесперебойного питания.
Модуль оборудован встроенным изолятором короткого замыкания и обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом свою работоспособность.
Модуль имеет четыре неадресных шлейфа на пять состояний для контроля неадресных извещателей а также концевых выключателей технологического оборудования и УПА. Сброс состояния подключенных в шлейфы токопотребляющих извещателей осуществляется при этом внутрисхемно.
Модуль имеют два реле с контролем целостности линии управления, которые могут использоваться как в режиме «сухой контакт», так и в режиме «открытый коллектор».
