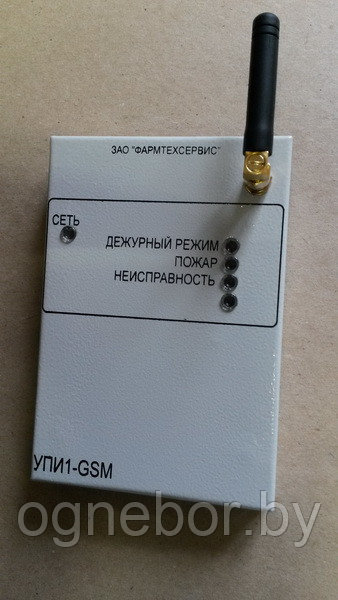

Устройство передачи извещений УПИ-1 GSM (в дальнейшем устройство) предназначено для передачи информации об изменении состояния подключенных автономных пожарных извещателей и самого устройства на сотовый телефон стандарта GSM с помощью SMS-сообщений.
Устройство обеспечивает:
- контроль 4–х состояний шлейфа с автономными пожарными извещателями ( короткое замыкание, дежурный режим, пожар, обрыв);
- передачу SMS-сообщений 3-х состояний устройства (пожар, неисправность, разряд аккумуляторной батареи);
- световую индикацию состояния шлейфа и собственного состояния;
- выдачу сигнала «Пожар» на внешний комбинированный (свето-звуковой) оповещатель.
Технические характеристики:
|
ПАРАМЕТР
|
УПИ1-GSM
|
|
Диапазон питающих напряжений, В
|
от 9 до 14,3
|
|
Средний ток потребления, не более, А
|
0,1
|
|
Ток, коммутируемый транзисторным ключом, для внешнего оповещателя, не более, А
|
0,1
|
|
Габаритные размеры,не более,мм
|
150х90х30
|
|
Масса устройства,не более, кг
|
0,6
|
По устойчивости к климатическим воздействиям устройство соответствует виду климатического исполнения УХЛ 2 по ГОСТ 15150.
Устройство предназначено для эксплуатации в помещениях, защищенных от атмосферных осадков с температурой окружающей среды от минус 30 до 55 оС, относительной влажностью до 98 %.
Данное устройство рекомендуем использовать в составе системы автономной пожарной сигнализации c передачей сигнала по GSM.
В состав системы входят:
- устройство электроснабжения УЭ -1;
- оповещатель пожарный комбинированный ЗОС- 3М (или оповещатель ЗОС-3МВ);
- извещатель автономный пожарный дымовой ИП212-22;
- устройство передачи извещений GSM УПИ-1.
Максимальное количество извещателей, объединенных в одну систему, не более 10.
При попадании дыма извещатель выдает звуковой сигнал «Пожар», который дублируется другими извещателями и подключенным к устройству оповещателем. Если источник дыма сохраняется в течение времени не менее 1 минуты, устройство передает SMS-сообщение на телефон сотовой связи по запрограммированному номеру.
При установке оповещателя внутри помещения вместо оповещателя ЗОС-3М можно использовать оповещатель ЗОС-3МВ.
Способы программирования SIM-карты устройства передачи извещений УПИ1-GSM:
1. С помощью приложение Record SIM-cards.
Приложение Record SIM-cards предназначено для телефонов Андроид ОС 4.0-4.4. Скачайте приложение из раздела «Документация» и установите на телефон. Вставьте в телефон SIM-карту, предназначенную для установки в УПИ1-GSM. Запустите приложение и запрограммируйте SIM-карту, следуя инструкциям приложения. Не забудьте отключить Пин-код.
Редактирование SIM-карты в телефонной книге мобильного телефона.
Вставьте в телефон SIM-карту, предназначенную для установки в УПИ1-GSM. Удалите все контакты (если они есть), находящиеся на SIM-карте. Запишите на SIM-карту номера телефонов, на которые должны приходить СМС-сообщения. Номера записываются в первых девяти ячейках SIM-карты. На первые три ячейки SIM-карты должны быть записаны номера телефонов, на которые должно приходить сообщение «Пожар». На следующие три ячейки SIM-карты должны быть записаны номера телефонов, на которые должно приходить сообщение «Неисправность». И на следующие три ячейки SIM-карты должны быть записаны номера телефонов, на которые должно приходить сообщение «Разряд». Номера должны быть записаны в полном формате. В качестве имени контакта желательно указывать порядковые номера. Если вы будете отсылать сообщения на один или два номера, то в оставшиеся свободные ячейки номеров SIM-карты необходимо записать «0». Не забудьте отключить Пин-код.
Пример записи двух номеров:
|
Имя контакта
|
Номер телефона
|
Примечание
|
|
1
|
+375XXXXXXXXX
|
Номер телефона, на который должно приходить сообщение «Пожар»
|
|
2
|
+375XXXXXXXXX
|
Номер телефона, на который должно приходить сообщение «Пожар»
|
|
3
|
0
|
Номер телефона, на который должно приходить сообщение «Пожар»
|
|
4
|
+375XXXXXXXXX
|
Номер телефона, на который должно приходить сообщение «Неисправность»
|
|
5
|
+375XXXXXXXXX
|
Номер телефона, на который должно приходить сообщение «Неисправность»
|
|
6
|
0
|
Номер телефона, на который должно приходить сообщение «Неисправность»
|
|
7
|
+375XXXXXXXXX
|
Номер телефона, на который должно приходить сообщение «Разряд»
|
|
8
|
+375XXXXXXXXX
|
Номер телефона, на который должно приходить сообщение «Разряд»
|
|
9
|
0
|
Номер телефона, на который должно приходить сообщение «Разряд»
|
2. С помощью считывателя SIM-карты (SIM Card Reader) и персонального компьютера.
Вставьте в считыватель SIM-карту, предназначенную для установки в УПИ1-GSM. Запишите на SIM-карту номера телефонов по методике п.2. Не забудьте отключить Пин-код.
Считыватель SIM-карты вы можете приобрести на ООО «ОгнеборСервис».
